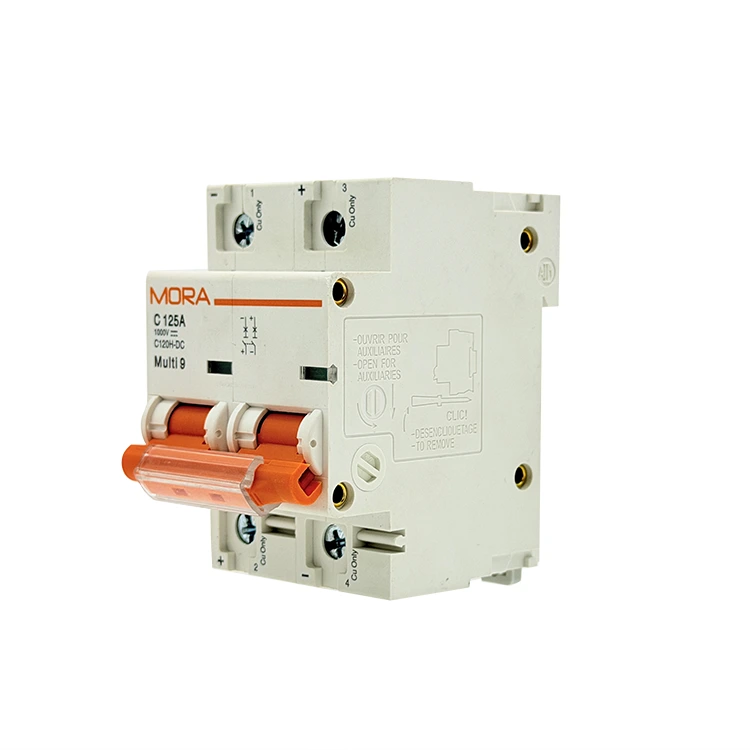

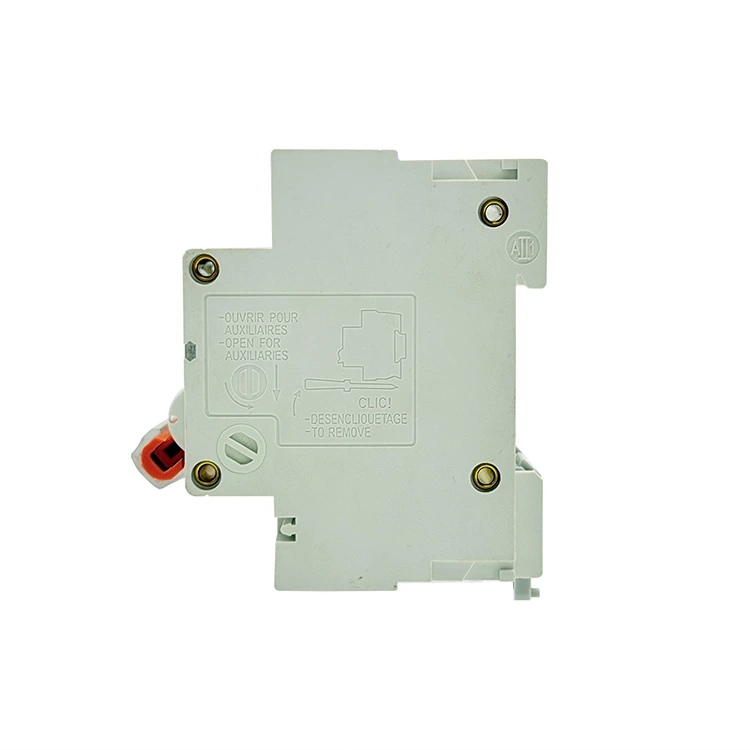

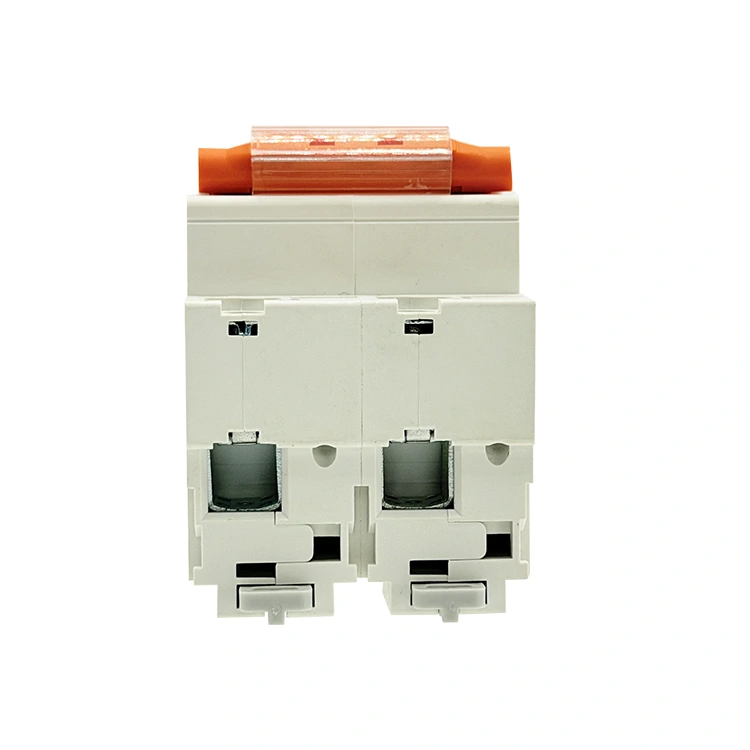

NC серија 2P DC минијатурен прекинувач

Како напредна фабрика за минијатурни прекинувачи од серијата NC од 2P DC со седиште во Кина, PUGAO (Мора) произведува двополни заштитни прекинувачи со високи перформанси кои имаат зголемени капацитети за кршење и рационализирана модуларна рамка. Секоја единица користи автоматизирано заварување на самото место и оптимизирани двојни лачни тркала со постојан магнет за да се заштитат критичните телекомуникации, складирањето енергија и комерцијалната соларна инфраструктура.

Што ја прави серијата NC различна од стандардните DC прекинувачи?

Индустриските DC мрежи се развиваат брзо, придвижувајќи се кон поголема густина на енергија и построги конфигурации на кабинетот. Додека традиционалните прекинувачи за резиденцијална класа го компромитираат термичката дисипација кога се собираат надолу, минијатурниот прекинувач на кола од серијата NC 2P DC има редизајнирана внатрешна структурна архитектура експлицитно изградена за комерцијални операции со висока доверливост.

Со интегрирање на двополна физичка изолација во модуларна шасија што заштедува простор, серијата NC ги минимизира недвижностите на предната плоча во дистрибутивните табли додека ги проширува внатрешните растојанија на лазење - најкратката патека долж површината на изолациониот материјал помеѓу два спроводливи делови - за да се спречат локализирани дефекти во следењето.

Клубови за соларни комбинатори со висока густина

Современите соларни поставки бараат компактни компоненти за да се вклопат повеќе жици во помалите надворешни куќишта. Серијата NC овозможува чисто групирање низи рамо до рамо, управувајќи со позитивните и негативните повратни шини на низа од 600V DC во рамките на компактен профил на куќиште без да се жртвува вентилацијата со страничен клиренс.

Централизирани телеком батериски банки

Со комуникациските системи кои работат на стабилизирани резервни копии на батерии со низок до среден напон, од витално значење е отстранувањето на дефектот без испуштање на целата решетка. Овој минијатурен прекинувач обезбедува независна заштита на колото на гранките, изолирајќи ги жиците на единечни батерии или модулите за полнење веднаш додека соседните операции остануваат под напон.

Спецификации на материјалот

Следната инженерска матрица ги претставува основните работни параметри потврдени низ нашите автоматизирани фабрички линии за тестирање:

Како серијата NC постигнува капацитет за пробивање од 10 kA?

1. Канали за магнетно издувување со двојна сила

При повисоки напони до 600V DC, цртањето електричен лак лесно може да се претвори во траен лак плазма настан што целосно ги топи стандардните контакти на прекинувачот. Минијатурниот прекинувач на кола од серијата NC 2P DC се бори со ова со двојни постојани магнети со висока јачина вградени на двете страни од секоја контактна патека. Кога контактите ќе се разделат, овие магнети создаваат насочено магнетно поле кое веднаш го истегнува лакот, истиснувајќи го од сребрените перничиња и дувајќи го во тешката челична лак од 11 плочи, каде што се дели и лади во рок од 4,5 милисекунди.

2. Вкрстено поврзување со механичко патување со голема брзина

Поделбата на позитивните и негативните шини на два различни пола значи дека двете патеки мора да се отворат точно во исто време. Серијата NC користи внатрешна лента за патување со вкрстено поврзување што ги заклучува двата механички механизми заедно. Ако се појави дефект на прекумерна струја на позитивната страна, внатрешната шипка механички го исклучува негативниот пол во истиот момент, обезбедувајќи целосна галванска изолација и спречувајќи опасно враќање на напонот.

3. Автоматско ласерско заварување и калибрација

Рачното склопување на компонентите воведува структурни варијации кои можат да предизвикаат нерамномерен внатрешен отпор помеѓу двата пола. PUGAO (Mora) ја елиминира оваа човечка променлива со производство на NC серијата на целосно автоматизирана производна линија за микро-прекинувачи. Напредните машини за ласерско заварување на самото место ги заклучуваат бакарните шантови, биметалите и магнетните намотки во прецизно геометриско порамнување, обезбедувајќи избалансирани внатрешни отпори и соодветни криви на патување низ секоја производна група.

Протокол за инсталација на терен

1. Потврдете нулта напон:Де-енергизирајте ја јамката. Отворете ги сите прекинувачи за исклучување на сончевата енергија или врски за изолација на батеријата. Користете дигитален мултиметар за да ги тестирате и позитивните и негативните дојдовни кабли, потврдувајќи дека има 0V пред да ги вметнете жиците во приклучоците на приклучокот.

2. Прикачете се на DIN шината:Прилог за шина. Закачете го горниот заден држач на рамката од серијата NC преку стандардна DIN шина од 35 mm. Притиснете цврсто на долниот раб на куќиштето додека пластичниот лизгач со пружина не се прицврсти цврсто во положбата на шината.

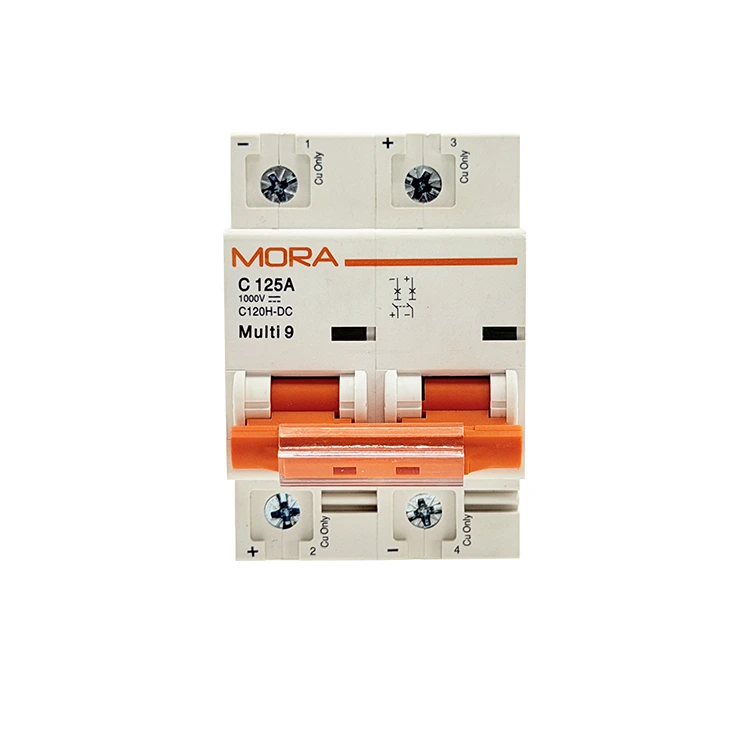

3. Порамнете ги маркерите за поларитет:Поларитет натпревар. Испитајте ги симболите (+) и (-) печатени на предната страна на минијатурниот прекинувач на колото од серијата NC 2P DC. Поврзете го вашиот дојдовен позитивен кабел на врвот на пол 1 (означен како позитивен) и вашиот дојдовен негативен кабел на врвот на пол 2 (означен како негативен). Предупредување: Свртувањето на овој распоред ги спречува внатрешните магнети да го туркаат лакот во каналите за ладење.

4. Завртки за вртежен терминал:Безбедна врска. Целосно вметнете ги чисто соголените јадра од бакарна жица во назабените тунелни стеги. Со помош на калибриран шрафцигер со вртежен момент, затегнете ги завртките на приклучокот на 2,0–2,5 Nm. Лабавите приклучоци генерираат локализирана топлина што доведува до предвремено термичко исклучување.

ЧПП за апликација

Што ја прави NC серијата 10kA побезбедна од стандардните алтернативи од 6kA за батериски системи?

Батериите можат да испорачаат огромни струи на краток спој во рок од милисекунди при директен дефект. Прекинувачот оценет за само 6 kA може да доживее контактно заварување или кинење на куќиштето ако енергијата на дефектот ги надмине своите механички граници. Надградениот рејтинг од 10 kA на минијатурниот прекинувач од серијата NC 2P DC гарантира дека може безбедно да ги исчисти овие тешки кратки кола со висока енергија на батеријата без да го уништи куќиштето на прекинувачот или да ги оштети блиските компоненти.

Може ли прекинувачот од серијата NC 2P да се поврзе во сериска јамка за да се справи со повисоките еднонасочни напони?

Да. Ако напонот на вашиот систем го надминува рејтингот на еден пол, можете да го поминете позитивниот проводник низ двата пола во серија (влегување на врвот на пол 1, скокање од дното на пол 1 до врвот на пол 2 и излегување од дното на пол 2). Ова го дели вкупниот напон на две одделни лачни комори, овозможувајќи му на прекинувачот безбедно да управува со повисоки севкупни напони.

Како треба дизајнерските инженери да ја земат предвид високата амбиентална топлина во запечатените надворешни куќишта?

Внатрешните биметални ленти се калибрирани на фабрички стандардни основни температури од 30°C. Кога се монтираат во непроветрена надворешна комбинирана кутија каде што топлината на околината и директната сончева светлина предизвикуваат внатрешни температури до 55°C, биметалличните елементи однапред се прошируваат. Ова ја намалува вистинската точка на термичко патување на приближно 83% до 85% од нејзината номинална струја. За да се спречи непријатното исклучување, инженерите треба или да интегрираат пасивни перници за ладење или да го зголемат рејтингот на прекинувачот со примена на стандардни термички табели за намалување.
