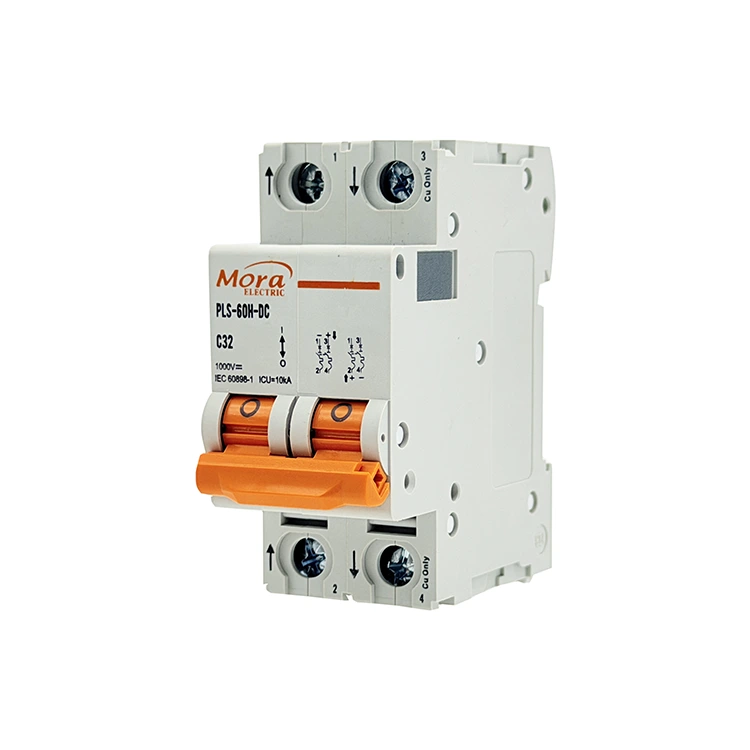

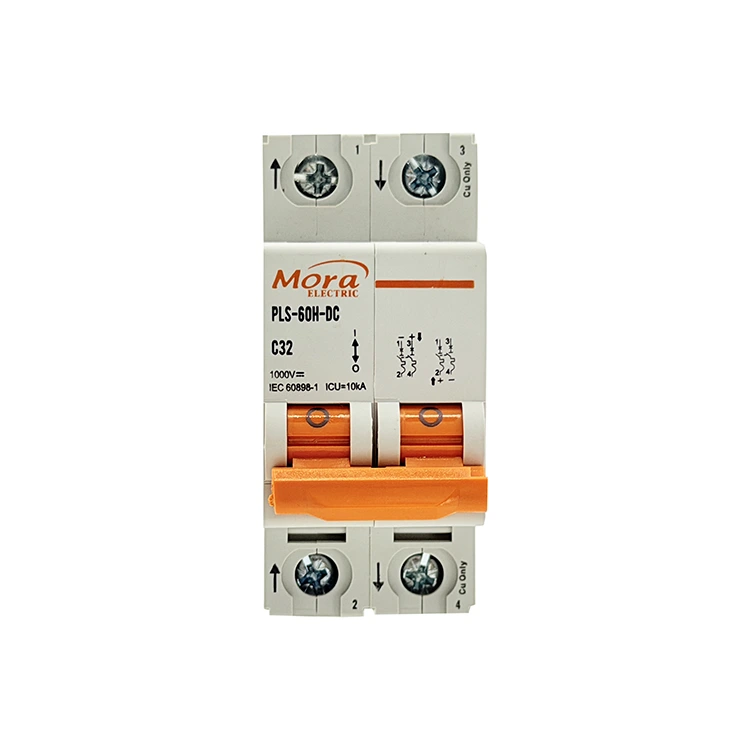

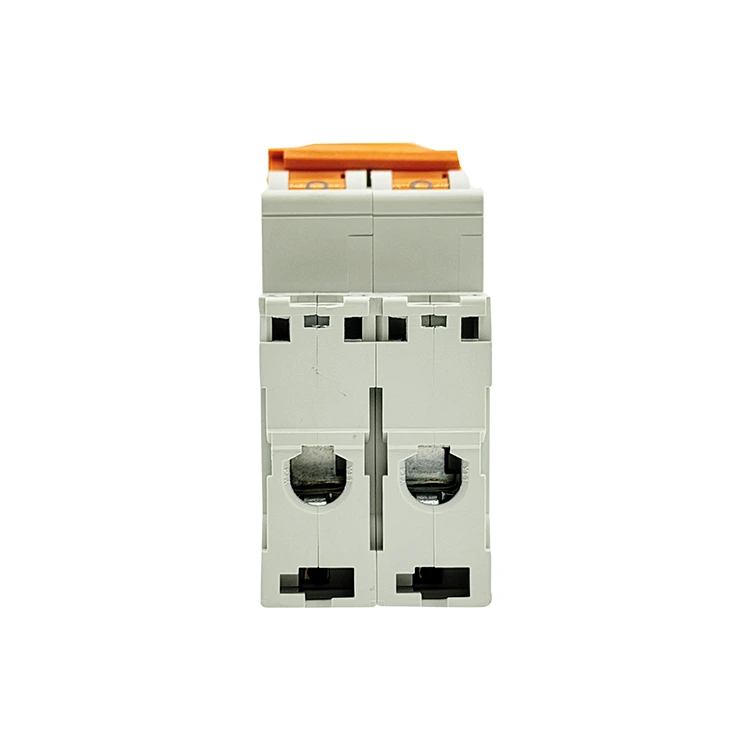

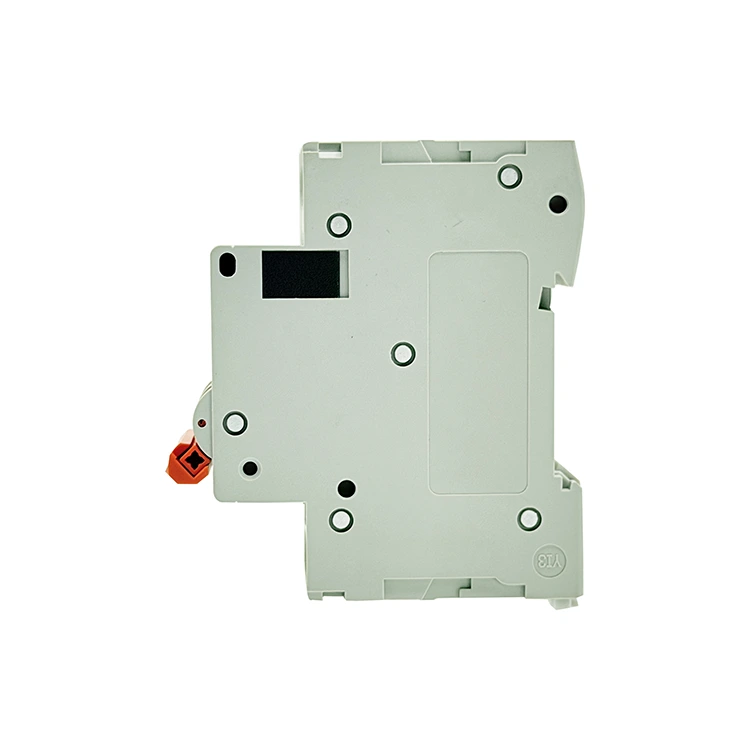

C65 2 полски DC прекинувач

Како доверлива фабрика за прекинувачи со еднонасочна струја C65 со 2 полови со седиште во Кина, PUGAO (Мора) произведува повеќеполни нисконапонски прекинувачи дизајнирани да ги прекинуваат и позитивните и негативните линии истовремено; овој 2P термичко-магнетен прекинувач се потпира на автоматизирано заварување на самото место и двојни магнетни лак комори со висок капацитет за да се справи со тешките телекомуникациски и фотоволтаични барања.

Техничка дефиниција

C65 2-пол DC прекинувачот е интегриран електромеханички безбедносен уред направен за управување и прекинување на јамките на директна струја (DC) со повисок напон до 500V. Додека еднополните алтернативи ја прекинуваат само едната страна на линијата, 2-полната конфигурација истовремено се справува и со позитивните и со негативните проводници. Овој прекин на двојна линија обезбедува целосна галванска изолација и е од клучно значење за незаземјените лебдечки мрежи.

Нашиот 2P минијатурен прекинувач поврзува два независни пола со внатрешен механизам за заедничко патување. Ако било кој пол детектира дефект, двете водови веднаш се отвораат, спречувајќи го напонот да се напојува назад низ преостанатиот проводник.

500V лебдечки соларни PV низи

Во соларните низи каде што напонот на системот е зголемен за да се зголеми ефикасноста на инвертерот, заземјувањето на негативната линија често е непрактично. C65 2-пол DC прекинувачот е поврзан со позитивните и негативните излези на PV низа. Со изолирање на двата поларитети, тој целосно ги отстранува потенцијалните опасности од удар од земја за време на дневните јамки за одржување.

Системи за складирање на енергија од батерии со висок капацитет

Индустриските батерии за батерии и конфигурациите за соларна складирање надвор од мрежата често работат на поставки од 120V до 400V DC. Еднополен уред не може безбедно да ја отстрани грешката со двојна заземјување во овие кола. Спроведувањето на овој 2-полен систем гарантира дека кратките споеви каде било во куќиштето на батеријата предизвикуваат чисто, сеопфатно исклучување.

Инфраструктури за брзо полнење на електрични возила

Комерцијалните станици за брзо полнење користат високонапонски DC патеки за пренос на енергија во батериите на возилата. Овој прекинувач делува како локален изолациски контролен пункт помеѓу внатрешното потколо на исправувачот и примарниот кабел за издавање, давајќи им на сервисерите механички метод за да ги прекинат сите електрични водови одеднаш.

Технички спецификации

Ограничувањата на перформансите и суровините наведени подолу се потврдени преку автоматизирани работни маси за тестирање на нашиот производствен кат:

Технички предности на C65 2-пол DC прекинувач

1. Двополско синхроно патување поврзување

Кога ќе се случи краток спој со висок напон на една шина, асиметричниот скок на напон може да ги оштети вашите инвертери или сервери за податоци. Нашиот C65 2-полен DC прекинувач располага со внатрешна механичка лента за патување што ги поврзува двата внатрешни пола. Дури и ако се случи краток спој исклучиво на позитивната шина, внатрешното поврзување механички ги принудува двата пола да се отворат во рок од 5 милисекунди, отстранувајќи ги потенцијалните вектори на опасност од целото потколо.

2. Гаснење со постојан магнетен лак поврзан со серија

Повисоките еднонасочни напони генерираат подолги, поинтензивни електрични лаци кога контактите се одвојуваат. За да се спротивстави на ова, нашиот 2P прекинувач ја канализира тековната патека низ две различни лачни комори во серија. Секоја комора содржи вградени постојани магнети кои користат електромагнетна сила за да го истегнат лакот и да го туркаат во две индивидуални челични решетки за ладење со 9 плочи. Овој дизајн со двојна комора го дели напонот на лакот, гасејќи ја 500V DC енергијата побрзо од распоредот со еден пол.

3. Автоматско производство и конзистентна калибрација

Варијациите во внатрешното склопување може да предизвикаат еден столб да заостанува зад другиот за време на настан на патување, создавајќи минливи нерамнотежи на линиите. PUGAO (Mora) ја елиминира оваа човечка променлива со користење на целосно автоматизирана производна линија за нашите минијатурни прекинувачи. Пробивањето, заварувањето на самото место и поставувањето на внатрешните компоненти се управувани од автоматизирана машина, обезбедувајќи идентични внатрешни отпори и синхроно механичко тајмирање на двата пола.

Заеднички решенија за дијагностичко поле

• Прекинувачот веднаш се вклучува кога ќе се префрли на позицијата „ON“. Основна причина: Постои директен мртов краток спој помеѓу позитивните и негативните дистрибутивни жици низводно, или се појави дефект на заземјувањето во незаземјен систем. Решение: Изолирајте го прекинувачот. Користете тестер на отпорност на изолација (мегоомметр) на низводното жици за да ги лоцирате скратените проводници или скршените изолациски јакни. Погрижете се вкупната континуирана струја да не ја надминува номиналната вредност.

• Локализирано топење или печење се појавува на една приклучна порта Основна причина: Завртката на приклучокот не беше затегната до препорачаниот вртежен момент за време на инсталацијата или неусогласените големини на жиците предизвикаа извиткување на бакарните жици. Решение: Исечете ги сите јагленисани или оксидирани краеви на кабелот. Повторно соголете ја изолацијата, целосно вметнете го чистото жичено јадро во приклучната клема од типот на тунел и употребете калибриран алат за завртување на завртката до 2,5 Nm.

Технички ЧПП

Зошто системот од 500V DC мора да користи 2-полен прекинувач наместо да поврзува два еднополни прекинувачи рамо до рамо?

Независните еднополни прекинувачи немаат внатрешно механичко поврзување. Ако се појави дефект, еден прекинувач може да отвори дел од милисекунда пред другиот, или некој може да не успее целосно да се сопне. Ова ја остава спротивната шина целосно под напон и го враќа напонот во системот, загрозувајќи го сервисниот персонал и предизвикувајќи оштетување на опремата.

Што се случува внатре во двојните лачни комори ако влезните позитивни и негативни линии се вкрстени?

Вкрстеното поврзување ја менува насоката на тековната јамка низ внатрешните компоненти. Кога ќе се скршат контактите, внатрешните постојани магнети ќе го повлечат електричниот лак надолу кон механизмите за механичко зацврстување наместо да го туркаат нагоре во челичните решетки за ладење. Заробениот лак брзо ќе ги стопи внатрешните компоненти и надворешното куќиште PA66.

Како високата амбиентална топлина во внатрешните куќишта на надворешните соларни комбинатори влијае на перформансите на овој 2-полен уред?

Нашите биметални термички елементи за преоптоварување се калибрирани на стандардна основна линија од 30°C. Ако слабата вентилација на кутијата во комбинација со амбиенталната топлина ги турка внатрешните температури до 55°C, внатрешните елементи во C65 2-пол DC прекинувачот за струјно коло се шират пред предвиденото. Ова го поместува ефективниот праг на топлинско патување до приближно 83% од неговата номинална вредност на табличката со име, што бара или активна вентилација или намалување на целното оптоварување.
