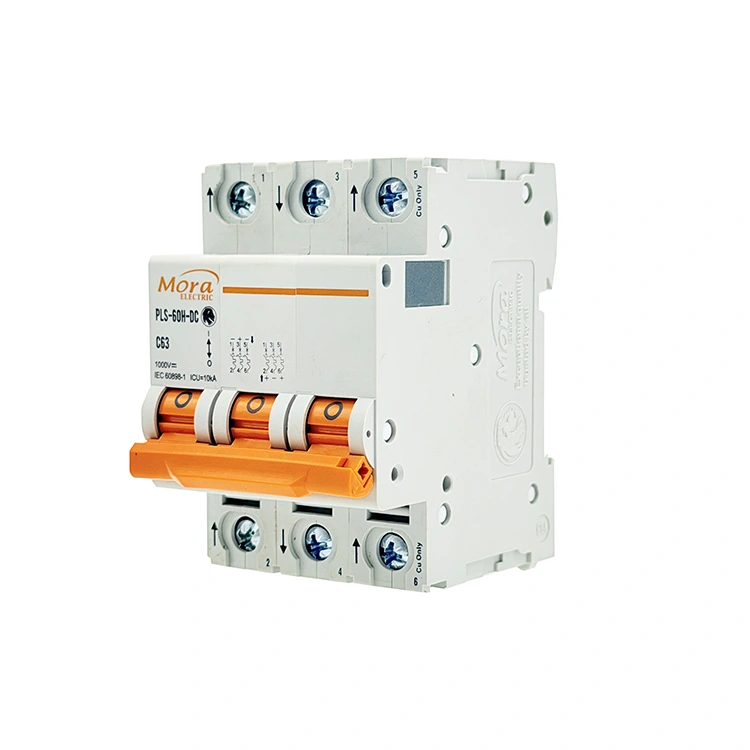

C65 3 полски DC прекинувач

Работејќи како воспоставена фабрика за прекинувачи со 3 пол DC C65 во Кина, PUGAO (Mora) гради цврсти 3-полни електрични прекинувачи оптимизирани да прекинуваат повеќекратни високонапонски DC патеки истовремено; овој 3P прекинувач користи автоматска калибрација на компонентите и тројни комори за гаснење на лак со траен магнет за да се справи со специјализираните барања за складирање надвор од мрежа и индустриски комунални услуги.

Каде всушност инженерите распоредуваат 3P DC прекинувач?

Стандардните соларни инсталации со понизок напон обично се затвораат на 250 V или 500 V DC, овозможувајќи едноставни еднополни или двополни јамки за жици. Меѓутоа, како што се зголемуваат големите индустриски комерцијални соларни низи, фармските системи надвор од мрежата и големите централни телекомуникациски капацитети, системските инженери се соочуваат со различни дизајни за кои е потребна 3-полна конфигурација како што е прекинувачот со 3 пол DC C65.

Високонапонска серија на интерконекција од 750V DC

За да се максимизира излезната ефикасност и да се ограничат загубите во преносната линија на системот на долги растојанија, инженерите често избираат да ги водат низите од соларни панели во долга сериска низа. Ова редење придвижува напон на отворено коло до 750V DC. Со оглед на тоа што стандардните индивидуални комори за прекинувачи се оценети за 250 V по парче, 3P единицата им овозможува на инженерите да го вртат позитивниот проводник низ два пола во сериска шема на жици додека го насочуваат негативниот проводник низ третиот пол. Ова рамномерно го дели електричниот стрес низ сите три микросредини.

Пловечки DC мрежи со три жици

Одредени поставки за тешка индустриска обработка и опрема за транспорт на рударство користат специјализирана топологија на дистрибуција на еднонасочна струја со централно прислушување или со три жица (која се состои од Позитивни, Негативни и Неутрални/Заземјени референтни жици). Заштитниот прекинувач со 3 пола ги изолира сите три различни проводници кои носат струја истовремено за време на дефект, отсекувајќи го потенцијалот за непредвидливи заскитани повратни струи.

Резервна изолација на батерии за складирање со двоен извор

Во локализираните телекомуникациски префрлувачки јазли, може да се конфигурира хардверска шасија со еден 3 пол за да управува со распоред на сплит-автобус - како што е префрлување на две одделни позитивни влезни линии на батерии заедно со една заедничка заедничка линија за враќање. Ова ги намалува барањата за простор на панелите во решетки за опрема со ограничен простор.

Способности за изведба

Работните прагови и инженерските материјали дефинирани подолу строго се одржуваат низ нашите автоматизирани клупи за проверка на квалитетот:

Кои технологии го спречуваат спојувањето на внатрешниот контакт на 750V?

1. Системи со трокреветни постојани магнети со издувен лак

Високонапонските лакови на директна струја не минуваат низ природна состојба на нулта струја, што значи дека можат да одржат високотемпературен плазма канал помеѓу отворачките контакти што лесно ги топи стандардните бакарни компоненти. За да се реши ова, нашиот C65 3-полен DC прекинувач инкорпорира независни постојани магнети во секој од неговите три поединечни полови. Овие магнети создаваат силно локално магнетно поле кое го отфрла лакот, физички дувајќи го од контактните перничиња и внесувајќи го длабоко во челична решетка за ладење со 9 плочи. Оваа акција го дели и гаси лакот во рок од 5 милисекунди.

2. Синхроно механичко поврзување на бравата

Ако еден столб го одложи отворањето за време на дефект на висок напон, преостанатиот столб го презема најголемиот дел од електричниот стрес, предизвикувајќи изгорување на терминалот. PUGAO (Мора) ги гради овие прекинувачи со цврста внатрешна механичка лента за поврзување што ги поврзува сите три полски подмеханизми. Ако дефект на краток спој ја активира магнетната калем за патување на кој било пол, лентата за поврзување со заедничко патување ги принудува сите три пола да се спуштат истовремено, спречувајќи опасни услови за напојување со една линија.

3. Прецизна фабричка контрола на место за заварување

Варијациите на отпорот на терминалите во повеќеполните прекинувачи доведуваат до нерамномерна распределба на струјата и локализирани жаришта во дистрибутивните кутии. Нашиот производствен капацитет од 5.000 квадратни метри го избегнува ова прашање со користење на автоматизирана производна линија за микро-прекинувачи. Автоматските машини за удирање и заварување на самото место ги заклучуваат внатрешните шантови и склоповите за контакт со бакар на прецизни позиции, обезбедувајќи идентични нивоа на внатрешен отпор на сите три пола.

Водич за решавање проблеми за сложени теренски прашања

• Рачката C65 3-пол DC Circuit Breaker автоматски се ресетира на централната позиција при почетното стартување на системот

Зошто се случува ова:Внатрешната механичка брава паѓа кога е присутен краток спој низводно, или жица за скокач со позитивна серија јамка е погрешно поврзана со негативен контакт приклучок, создавајќи мртов краток спој низ столбовите.

Како да го поправите:Целосно изолирајте ја главната јамка за напојување. Проверете ја конфигурацијата на вашиот скокач за јамка според шемата за серии. Користете тестер на отпорност на изолација на низводните линии за да најдете скратени жици или прекини на изолацијата пред да се обидете повторно да го вклучите прекинувачот.

• Еден пол приклучок покажува висок пораст на температурата во споредба со соседните приклучни приклучоци

Зошто се случува ова:Приклучната завртка за таа специфична порта беше недоволно затегната за време на поставувањето на теренот, или жичните жици во стегачот на тунелот се нерамномерно компресирани.

Како да го поправите:Исклучете го преносот на струја. Отстранете го проводникот од жешката порта, проверете ги бакарните жици за оштетување или оксидација на лакот, исечете го и повторно соголете го кабелот доколку е потребно, повторно вметнете го и употребете калибриран вртежен клуч за затегнување на завртката на 2,5 Nm.

ЧПП за инженерство и апликации

Зошто 3P DC прекинувачот може да се справи со повисоки напони кога е поврзан во конфигурација на сериска јамка?

Секоја независна полска комора на минијатурен прекинувач е дизајнирана безбедно да гаси до 250V DC под услови на дефект. Со каскадирање на патеката на позитивната струја низ два поединечни пола во серија пред да излезе до инвертерот, вкупниот напонски стрес низ контактите за време на настанот на лак се дели од 500V на 250V по комора, овозможувајќи му на системот лесно да се справи со повисоки севкупни напони.

Кои се оперативните последици од прескокнувањето на скокачот со позитивна јамка и поврзувањето на три посебни индивидуални соларни жици низ трите поединечни столбови?

Ако поминете три независни жици низ една шасија на прекинувачот без да ги врзувате заедно во серија, максималниот рејтинг на напон за секоја низа мора да остане под 250V DC. Ако некоја поединечна низа го надмине овој праг и доживее дефект, нејзината еднополна комора нема да има способност за разделување на напонот потребна за гаснење на добиениот високонапонски лак, што ќе доведе до уништување на внатрешното куќиште.

Како континуираната изложеност на високо сончево зрачење влијае на внатрешната калибрација на биметалличните ленти во запечатениот простор за комбинирање?

Нашите биметални ленти се калибрирани на контролирана фабричка основна температура од 30°C. Кога се затворени во непроветрена надворешна комбинирана кутија каде што сончевата топлина ги поттикнува внатрешните амбиентални услови до 55°C, биметалличните ленти во внатрешноста на C65 3-пол DC прекинувачот прерано се шират. Ова ја намалува вистинската точка на термичко преоптоварување на околу 83% до 85% од нејзината номинална номинална струја. За да се спротивстави на ова, инженерите треба или да интегрираат пасивни ламби за ладење или да го зголемат рејтингот на прекинувачот за време на почетната фаза на дизајнирање на системот.
