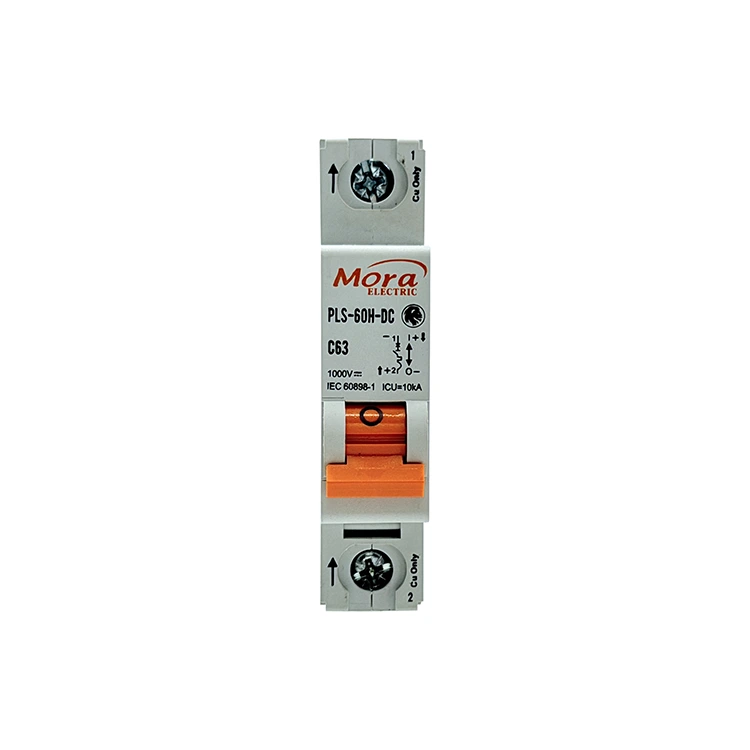

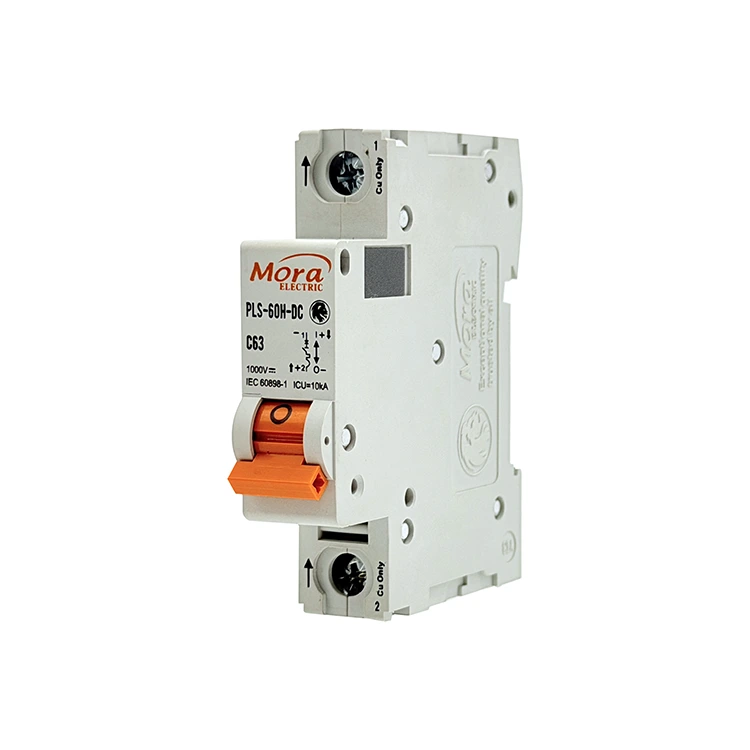

C65 1 Пол DC прекинувач

PUGAO (марка: Mora) работи како специјализирана фабрика за прекинувачи со еднонасочна струја C65 1 пол во Кина, снабдувајќи тешки еднополни прекинувачи дизајнирани специјално за DC апликации; нашиот 1P термичко-магнетен прекинувач има систем за гаснење на постојан магнетски лак за да се елиминира согорувањето на контактот во соларните жици и телеком мрежите.

Техничка дефиниција и практични апликации

C65 1-пол DC прекинувачот е механички прекинувач дизајниран да ги заштити еднофазните електрични јамки со еднонасочна струја. За разлика од линиите на наизменична струја (AC), на јамката на еднонасочна струја и недостасува природна точка на нулта вкрстување. Кога контактите се отвораат под оптоварување, добиениот електричен лак е континуиран и многу стабилен.

Нашиот еднополен прекинувач ја изолира позитивната шина на еднонасочното коло, користејќи насочена механичка сила и магнетно забрзување за да ги прекине дефектите пред тие да предизвикаат термичко оштетување на целиот систем.

Соларни фотоволтаични системи

Во станбени и комерцијални соларни низи, поединечните низи на панели даваат непрекинат DC напон. Овој прекинувач е инсталиран во кутии за комбинирање на излезниот слој (во опсег од 12V до 250V DC). Ги изолира поединечните жици, спречувајќи дефекти со обратна струја или шорцеви за жици да се шират низ сончевата низа.

Телеком центри за податоци и UPS системи

Современиот комуникациски хардвер работи на резервни системи на батерии од 48V до 110V DC. C65 1-пол DC прекинувачот обезбедува насочена заштита за поединечни држачи за опрема, изолирајќи ги локализираните дефекти на компонентите без прекин на напојувањето на соседните мрежни системи.

Индустриска автоматизација

Локализираните индустриски DC контролни јамки, системи за ракување со материјали и внатрешни кола за управување со батерии на електрични возила користат еднополни прекинувачи за да воспостават различни, безбедно изолирани зони за напојување помеѓу модулите за полнење и примарното складирање на батериите.

Технички спецификации

Следната матрица ги прикажува стандардизираните работни граници и составот на материјалите потврдени на нашите клупи за тестирање за контрола на квалитетот:

Основни технички предности

1. Гаснење со магнетен лак од 5 милисекунди

Лаците со директна струја може да ги уништат бакарните контакти во дел од секундата ако не се штиклираат. За да се реши ова, нашиот C65 1-полен DC прекинувач за коло вклучува два внатрешни постојани магнети. Кога ќе се појави дефект и контактите се раздвојуваат, магнетното поле го принудува лакот да се оддалечи од контактните површини и го вози во челична решетка за ладење со 9 плочи. Решетката се дели, лади и го гасне лакот во рок од 5 милисекунди, минимизирајќи го абењето на контактните површини.

2. Високопрецизна биметална контрола на преоптоварување

Постојаните преоптоварувања постепено ја намалуваат изолацијата на жиците, создавајќи сериозна опасност од пожар. PUGAO (Мора) користи калибрирани биметални ленти кои се состојат од два врзани метали со различни стапки на термичка експанзија. Континуираното прекумерно струење ја загрева лентата, предизвикувајќи предвидливо свиткување и активирање на рачката за патување. Ова механичко поставување ги спречува лажните патувања предизвикани од кратки скокови при стартување, истовремено обезбедувајќи сигурна изолација при вистински преоптоварувања.

3. Автоматско заварување на место

Рачно внатрешно склопување може да доведе до променливи отпори на поврзување и неконзистентни точки на патување. Нашиот производствен капацитет користи автоматизирана монтажна линија опремена со автоматизирани единици за заварување на самото место. Со фиксирање на внатрешните бакарни шунти и механизмите за исклучување во прецизни позиции, обезбедуваме униформа внатрешна отпорност во сите производни патеки, спречувајќи локализирано прегревање во дистрибутивните кабинети.

Теренска инсталација

1. Изолирајте го изворот на енергија:Безбедносно поставување. Отворете го примарниот прекинувач за исклучување на сончевата енергија или осигурувачот за изолација на батеријата спротиводно. Користете калибриран дигитален мултиметар за да потврдите дека има 0V присутно на влезната линија пред да го монтирате хардверот C65 DC Circuit Breaker со 1 пол.

2. Прицврстете на DIN Rail:Собрание на комплет. Прицврстете ја основата на прекинувачот на стандардна DIN шина од 35 mm. Погрижете се и горната и долната штипка за задржување со пружина да се заклучат цврсто во положбата, спречувајќи движење кога ракувате со рачката на менувачот.

3. Порамнете ги поларитетните индикатори:Критички чекор. DC прекинувачите се насочени. Пронајдете ги индикаторите (+) и (-) печатени во непосредна близина на приклучоците на терминалот. Позитивната влезна жица за напојување мора да влезе во назначениот позитивен влезен терминал. Свртувањето на оваа жици ги спречува внатрешните магнети да го повлечат електричниот лак во решетката за ладење.

4. Терминали за проводници на вртежен момент:Конечна верификација. Вметнете чисто соголени бакарни проводници во терминалите на тунелот. Користете калибриран шрафцигер со вртежен момент за да ги затегнете завртките на приклучокот на 2,0–2,5 Nm. Лабавите врски предизвикуваат локализирано загревање и предвремено термичко исклучување.

ЧПП за технички и инженерски прашања

Зошто овој еднополен DC прекинувач не може да се користи во стандардна линија за дистрибуција на наизменична струја?

Внатрешниот систем за потиснување на лакот се потпира на насочени постојани магнети. Во системот за наизменична струја, струјата постојано ја менува насоката 50 или 60 пати во секунда. Оваа наизменична струја го присилува лакот нанадвор кон пластичната обвивка наместо навнатре во челичната решетка за ладење, предизвикувајќи катастрофален дефект на обвивката.

Што предизвикува искривување или топење на прекинувачот за еднонасочна струја ако поларитетот на жиците случајно се промени за време на инсталацијата на теренот?

Кога поларитетот е обратен, внатрешното магнетно поле го одбива електричниот лак подалеку од решетката за ладење и го држи директно над контактите од сребрена легура. Заробениот лак генерира локализирани температури кои надминуваат 1.000°C, топејќи ги внатрешните механизми и полимерната обвивка PA66 наместо безбедно да ја гасне.

Како работната температура на околината во затворена кутија за комбинирање го менува прагот на термичко исклучување?

Нашите биметални ленти се калибрирани за основна амбиентална температура од 30°C. Ако внатрешноста на запечатената кутија за дистрибуција достигне 50°C поради директна сончева светлина, биметалличната лента во внатрешноста на C65 1-пол DC прекинувачот за струјно коло претходно се загрева, предизвикувајќи таа да се активира со приближно 85% до 90% од нејзината означена номинална струја. За средини со висока температура, препорачуваме намалување на оптоварувањето или прилагодување на параметарот за избор нагоре.
