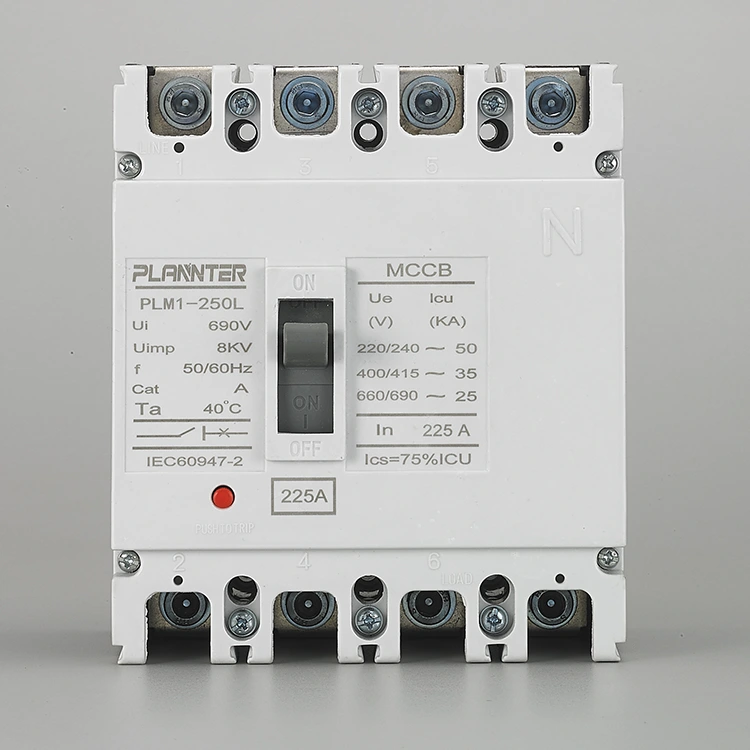

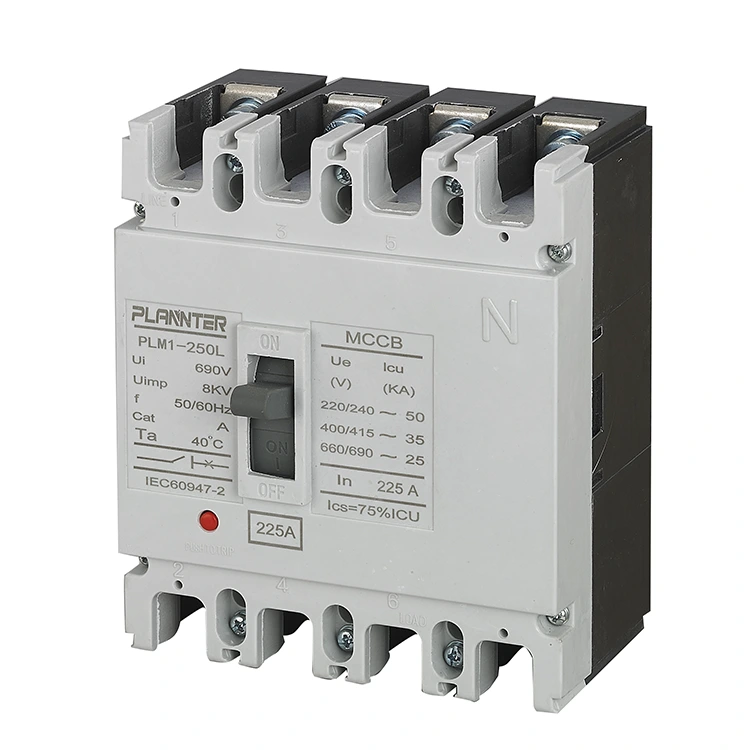

AC 4 Пол леано куќиште Прекинувач 225A

Што е прекинувач на коло 225A во обликувана кутија со AC 4 пол?

НаAC 4 Пол леано куќиште Прекинувач 225Ае специјализиран уред за електрична заштита дизајниран за заштита на трифазни кола со неутрална линија (L1, L2, L3, N). Оценет за 225 ампери, тој служи како основна компонента за средна дистрибуција на енергија, заштитувајќи ја опремата низводно од преоптоварувања и кратки споеви и истовремено обезбедува целосна изолација на системот.

Како работи, работи и дебагира

Оперативен механизам

Уредот се одликува со јасен, одговорен рачен механизам за работа со различни тактилни повратни информации. Положбите на рачката се експлицитно означени:

• ВКЛУЧЕНО:Колото е затворено и е под напон.
• ИСКЛУЧЕНО:Колото е отворено и исклучено.
• СОПТЕНИ:Средна положба што укажува на дефект.

Принцип на работа

Прекинувачот 225A со 4 полски обликуван куќиште користи термичко-магнетна единица за патување за двослојна заштита:

• Термичка заштита (преоптоварување):Користи биметалличен елемент за да обезбеди исклучување во инверзно време. Колку е поголема струјата на преоптоварување, толку е побрзо патувањето.
• Магнетна заштита (краток спој):Обезбедува моментален одговор на расчистување на струи на дефекти со висока јачина (до десетици kA) веднаш.

Пуштање во употреба и додатоци

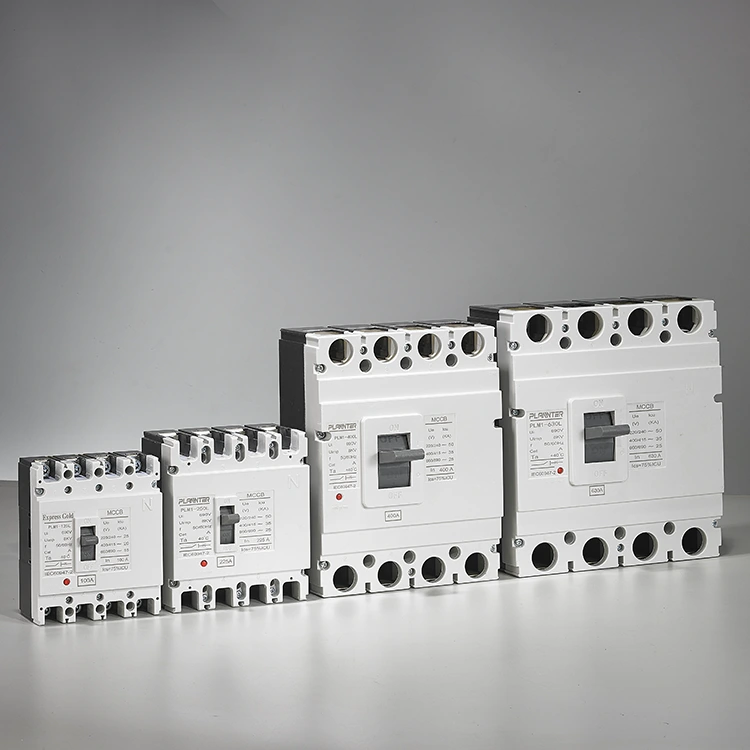

Серијата нуди силна проширливост за специфични потреби за апликации. Пуштањето во употреба вклучува инсталирање на потребните додатоци во назначените слотови:

• Помошни контакти:За далечинско сигнализирање на статусот на прекинувачот.
• Издание на шант:Овозможува далечинско исклучување/отворање на прекинувачот.
• Испуштање на недоволно напон:Автоматски го исклучува прекинувачот ако напонот падне под безбедно ниво.
• RCD модул:Додава заштита од заземјување за сеопфатна безбедност.

Клучни технички карактеристики и спецификации

Капацитет

Номинална струја од225А, погоден за средно дистрибутивни оптоварувања.

Полјаците

4-пол (4P):Заштитува три фази плус неутралниот, обезбедувајќи целосна изолација на колото.

Напон

Дизајниран за стандардни AC дистрибутивни мрежи (обично 400V/690V AC).

Единица за патување

СтандарденТермичко-магнетнаединица со прилагодливи или фиксни поставки во зависност од варијантата на моделот.

Оценки за прекини

Висок капацитет за прекин на краток спој (Icu) способен безбедно да се справи со десетици килоампери.

Монтирање

Користи безбеднозавртки врски, обезбедувајќи сигурен електричен интерфејс за апликации со висока струја.

Градежништво

Цврст дизајн на куќиште кој е отпорен на удари и димензионално стабилен.

Обезбедување квалитет и испорака

Во Pugao Electric, нашиот принцип е „спречување на дефектите да напредуваат во следната фаза“.

• 100% инспекција:Секоја единица е подложена на механички, електрични и еколошки тестови пред пратката.
• Пакување со извозна класа:Прекинувачот на кола со 4 полски обликуван куќиште 225A е обезбеден за да издржи ракување на долги растојанија.
• Брза испорака:Редовните модели често се достапни од залихите, додека приспособените нарачки следат по потврдена временска рамка за производство.

<

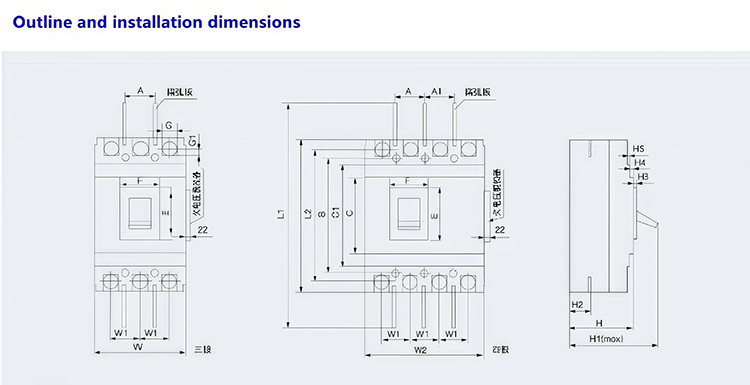

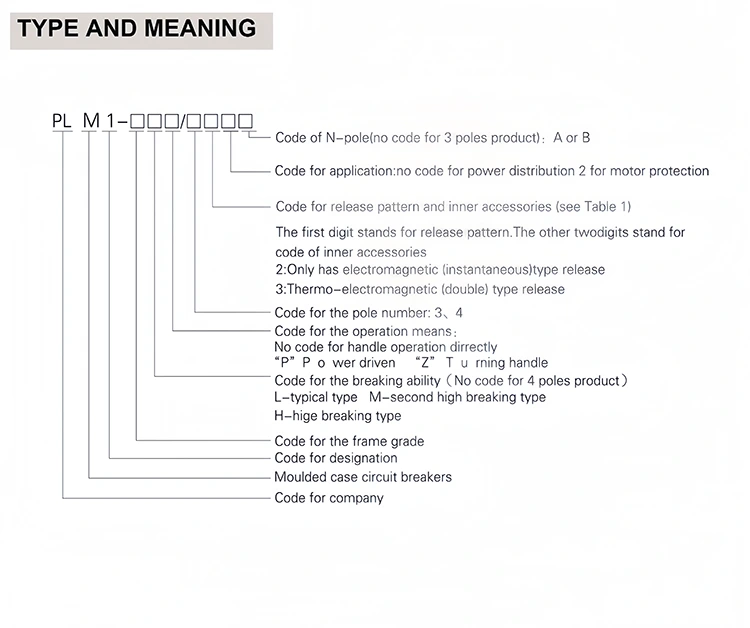

Спецификација на производот

Најчесто поставувани прашања

Зошто да користите 4-пол наместо 3-пол?

4-полен прекинувач ги исклучува сите три фазиинеутралниот проводник истовремено. Ова е од суштинско значење за:

• Безбедност:Обезбедува целосна изолација на колото за персоналот за одржување.
• Резервни електроенергетски системи:Потребно е за преносни прекинувачи (ATS) за да се спречат јамки од неутрално-земја при префрлување помеѓу електричната енергија и моќноста на генераторот.
• Хармонично ублажување:Заштитува од неутрални струи предизвикани од нелинеарни оптоварувања (како VFD и компјутери).

Кој е рејтингот на напонот?

НаAC 4 Пол леано куќиште Прекинувач 225Аобично е оценет за стандардни индустриски дистрибутивни напони, вообичаено поддржувачки400V до 690V ACсистеми. Ве молиме погледнете ја специфичната табличка со име на единицата за точниот номинален оперативен напон (Ue) и напонот на изолација (Ui).

Каков е типот на единицата за патување?

Стандардните модели користат aТермичко-магнетна патна единица:

• Термички:Обезбедува инверзно-временска заштита од преоптоварувања со помош на биметаллична лента.
• Магнетни:Обезбедува моментална заштита од кратки споеви.

Забелешка: Електронските патни единици може да бидат достапни за попрецизни поставки.

Колкав е капацитетот на кршење?

Капацитетот на прекин (Icu) варира во зависност од специфичната варијанта на моделот, но е дизајниран да се справи со значителни струи на дефект типични за средна дистрибуција. НаAC 4 Пол леано куќиште Прекинувач 225Агенерално нуди прекршувачки капацитет кој се движи од25kA до 85kA(на 400V), осигурувајќи дека може безбедно да ги прекине кратките споеви без оштетување.
