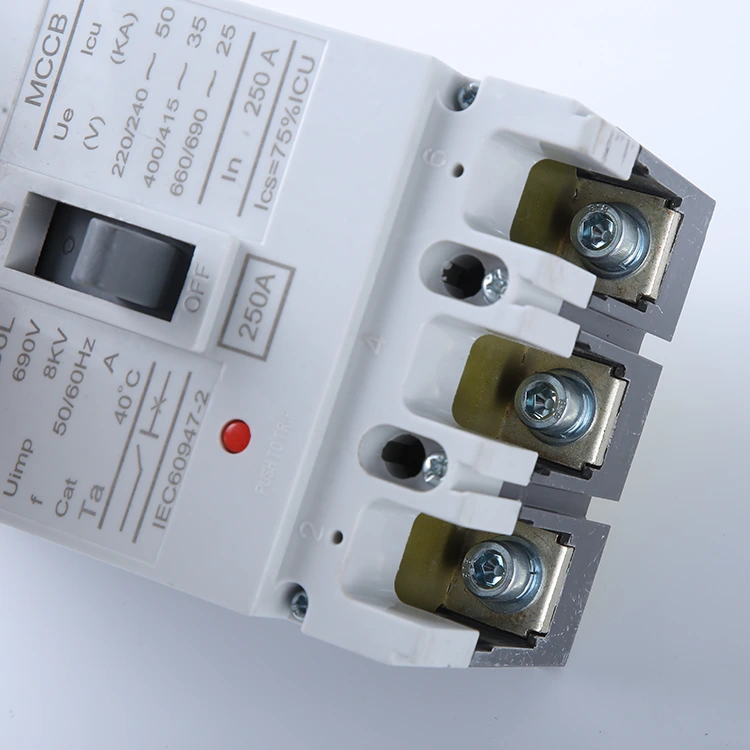

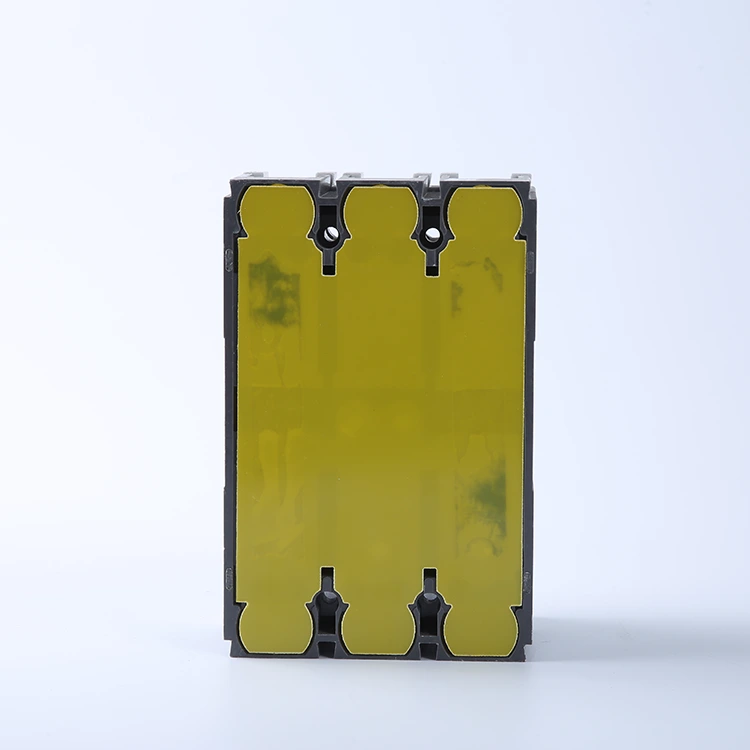

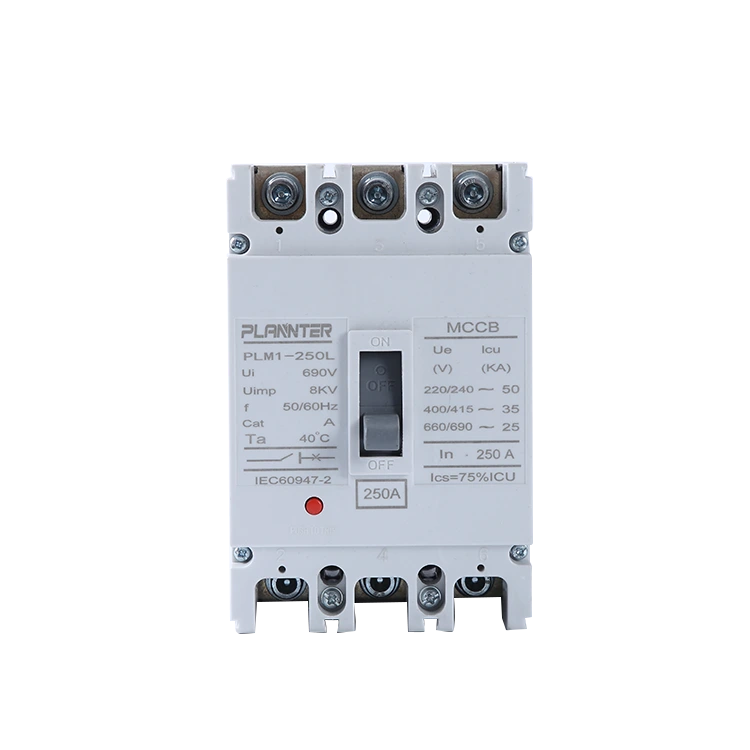

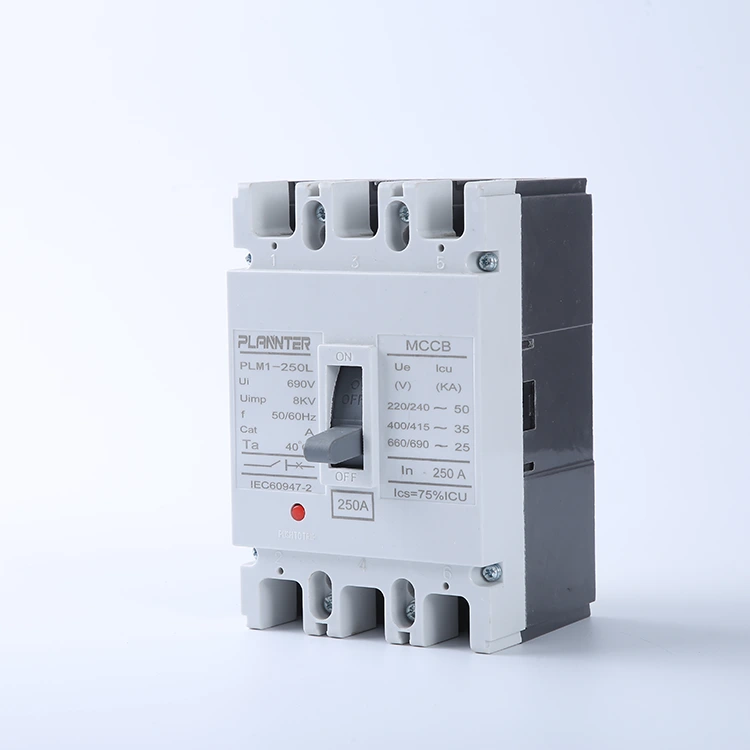

Автоматски прекинувач со висок напон во обликувана кутија

АнАвтоматски прекинувач со висок напон во обликувана кутијае робустен уред за заштита на кола дизајниран да се справи со високи струјни оптоварувања и екстремни ситуации со краток спој. Таа служи како „последна одбрана“ за вашиот електроенергетски систем, обезбедувајќи прекин дури и при тешки услови на дефект.

Изградени со материјали отпорни на лак и отпорни на удари, овие прекинувачи обезбедуваат димензионално стабилни перформанси, што ги прави сигурно јадро во контролните кабинети за напојување за операции од големи размери.

Клучни карактеристики и спецификации

Опсег на напон

Номинален работен напон:AC 400V/690V; Прекинувачот со високонапонски обликуван куќиште со наизменична струја е погоден за апликации за дистрибуција на електрична енергија со висок напон од индустриско ниво и поддржува трифазни системи со три жици.

Изведба на изолација:Се одликува со отпорен напон со фреквенција од 3000 V и отпорен напон на импулси од 8 kV, што обезбедува безбедност на изолацијата во средини со висок напон.

Прекршувачки капацитет

Крајниот краток спој БрКапацитет за земање:Icu достигнува до 65kA–100kA, овозможувајќи брз прекин на колото при екстремни дефекти на краток спој да служи како последна линија на одбрана на системот.

Капацитет за прекинување на краток спој на услугата:Ics ≥ 50kA, што му овозможува на уредот да остане оперативен дури и по повеќекратни прекини со дефекти, а со тоа ги намалува трошоците за одржување.

Тековни оценки

Оценета струја:Опфаќа опсег од 250A–1600A, поддржувајќи стандардни спецификации како што се 250A, 400A, 630A, 800A, 1000A, 1250A и 1600A за да се приспособат на различни барања за оптоварување.

Прилагодливи поставки за патување:Се одликува со опсег на термичко патување од 80%–100% In и опсег на магнетно патување од 4–10 In, што овозможува селективна заштита за да се спречи вознемирувачко исклучување.

Услови за работа

Температура на околината:-25°C до +70°C, способен да издржи екстремни температурни флуктуации во индустриски средини.

Начин на монтирање:Фиксен или повлечен тип; поддржува хоризонтални/вертикални врски со собирници и е компатибилен со стандардните димензии за инсталација на дистрибутивниот кабинет.

Класа на заштита:IP20 (за инсталација на кабинетот); куќиштето е изработено од инженерска пластика отпорна на високи температури, отпорна на удари и е во согласност со стандардот IEC 60947-2.

Клучни разлики: Прекинувачи на низок напон наспроти висок напон

Разбирањето на разликата помеѓу нисконапонската (LV) и високонапонската (HV) заштита е од клучно значење за изборот на вистинската опрема за вашиот систем за дистрибуција на електрична енергија. Еве како тие споредуваат:

Нисконапонски (НН) прекинувачи

• Опсег на напон:Обично оценет за системи до **1000V AC **. Вообичаените оценки вклучуваат 240V и 400V за станбена и лесна комерцијална употреба.
• Апликации:Широко се користи во дистрибутивни табли за домаќинство, мали комерцијални згради и заштита на финалните кола (осветлување, приклучоци).
• Големина и сложеност:Генерално компактен (на пример, MCB) и поедноставен во дизајнот, фокусирајќи се на основната заштита од преоптоварување и краток спој без сложени системи за контрола на лакот.

Високонапонски (HV) прекинувачи

• Опсег на напон:Дизајниран за системи со среден до висок напон, кои често се движат од **3,3kV до 72,5kV** или повисоки.
• Гаснење на лак:Бидејќи високиот напон создава моќни лаци, овие прекинувачи (како нашитеАвтоматски прекинувач со висок напон во обликувана кутија) бараат напредни технологии за гаснење на лакот, како што се вакуумски шишиња, гас SF6 или специјализирани решетки, за безбедно да се прекине струјата.
• Апликации:Од суштинско значење за тешките индустриски постројки, станиците за производство на електрична енергија, големите трансформатори и главните дистрибутивни фидери каде што доверливоста е критична.
• Заштита:Често опремени со софистицирани електронски патни единици за прецизна селективна координација и способности за далечинско управување.

Кои се видовите на високонапонски прекинувачи?

Високонапонските прекинувачи се категоризираат според медиумот што го користат за гаснење на електричниот лак. Изборот на вистинскиот тип е од суштинско значење за безбедноста и ефикасноста на системот.

Вакуумски прекинувач (VCB)

• Принцип:Користи вакуум (притисок < 10-4 Pa) како медиум за гаснење и изолација на лакот. Отсуството на молекули на гас го отежнува лакот да се одржи.
• Клучни карактеристики:Компактна големина, долг работен век и работа без одржување. Тие се еколошки бидејќи не користат гас или нафта.
• Апликација:Доминантна во среден напонски (до 40,5 kV) апликации за внатрешни разводни уреди.

SF6 прекинувач

• Принцип:Користи гас сулфур хексафлуорид (SF6), кој има изолациона јачина ~ 2,5 пати поголема од онаа на воздухот и способност за гаснење на лакот ~ 100 пати подобра од воздухот.
• Клучни карактеристики:Одлични перформанси во високонапонски (HV) и екстра-високонапонски (EHV) преносни мрежи. Тие се сигурни, но бараат строго запечатување за да се спречи истекување на гас.
• Апликација:Широко се користи во трафостаници и надворешни високонапонски далноводи (над 72,5 kV).

Автоматски прекинувач со воздушно експлозија

• Принцип:Користи експлозија на компримиран воздух под висок притисок за да го издува лакот, брзо да го лади и гаси.
• Клучни карактеристики:Брза работа и пожар-безбедна (без масло). Сепак, тие се бучни и бараат сложен систем на компресор за воздух.
• Апликација:Историски се користи за системи со многу висок напон (EHV), иако во голема мера се заменети со SF6 и VCB во модерните мрежи.

Каде се вклопува високонапонскиот MCCB со наизменична струја?

Додека VCB и SF6 прекинувачите се справуваат со напони на ниво на пренос, наAC висок напон MCCBе дизајниран за индустриска дистрибуција на среден напон (на пример, 690V до 3,6kV). Тој го премостува јазот помеѓу стандардните нисконапонски прекинувачи и масивните високонапонски разводни уреди, нудејќи цврста заштита за тешките машини и центрите за напојување.

Најчесто поставувани прашања

Која е ознаката на напонот (Un)?

Номиналниот оперативен напон (Un) за нашатаAC висок напон MCCBобично се движи до **690V AC **. Овој рејтинг гарантира дека прекинувачот може безбедно да работи и да ги изолира кола во високонапонски индустриски средини, како што се големи центри за напојување и тешки машини.

Може ли да користам стандарден MCCB за примарна страна на трансформаторот?

Да, но бара внимателен избор. Прекинувачот мора да се справи со приливната струја на трансформаторот без вознемирувачки исклучување. НашиотAC висок напон MCCBсеријата има прилагодливи поставки за магнетно патување (на пр., 4–10 пати во), што ви овозможува да го поставите прагот доволно високо за да ги толерирате струите на налетот, додека сепак обезбедувате заштита од краток спој.

Кој е типичниот опсег на струја?

Прекинувачите со високонапонски обликувани куќишта генерално покриваат поголеми потреби за струја во споредба со стандардните минијатурни прекинувачи. Нашиот опсег обично се протега од250А до 2500А, што ги прави погодни за главни дистрибутивни фидери и големи индустриски товари.

Како тие се разликуваат од осигурувачите?

• Може да се ресетира:За разлика од осигурувачите кои мора да се заменат по дефект, MCCB може да се ресетира откако ќе се исклучи.
• Прилагодливост:MCCB овозможува прилагодливи поставки за патување (термички и магнетни), нудејќи прецизна координација на заштитата што фиксните осигурувачи не можат да ја обезбедат.
• Префрлување:MCCB може да служи како рачен прекинувач за исклучување на напојувањето за одржување.

Што се случува ако користам прекинувач за наизменична струја на DC систем?

Не правете го ова.Прекинувачите за наизменична струја се потпираат на преминувањето на нула наизменична струја за да го изгаснат електричниот лак. DC струјата не ја преминува нулата, што значи дека лакот нема да изгасне и може да предизвика пожар или експлозија. Мора да користите прекинувач специјално оценет за DC апликации.

Како безбедно да го замените високонапонскиот MCCB?

Безбедноста е најважна. Следете ги овие чекори:

1. Де-енергизирај:Исклучете го напојувањето со струја и потврдете го нула напон.
2. Заклучување/Тагоут:Применете уреди за заклучување за да спречите случајно повторно напојување.
3. Исклучете го:Отстранете ги каблите на линијата и оптоварување (и неутрални доколку е применливо).
4. Замени:Откачете ја старата единица и инсталирајте ја новатаАвтоматски прекинувач со висок напон во обликувана кутија, осигурувајќи дека сите приклучоци се вртежни моменти според спецификациите на производителот.
