4P Електронска патна единица

Овде, во Pugao (Plannter Electric), нашето основно верување е дека електричната безбедност не треба да биде луксуз - тоа е основата на сигурен и удобен живот. Размислете за нашата електронска патна единица 100A, 4P: ние користиме висококвалитетна термореактивна пластика за куќиштето, кое се обликува со инјектирање под висока топлина и притисок. Овој напреден производствен процес обезбедува извонредна димензионална стабилност, зголемена цврстина на изолација и постојан отпор на лакот, давајќи ви доверба во вашата електрична инфраструктура. Дали имате прашања? Слободно посегнете! Возбудени сме да разговараме и да соработуваме за да ја обезбедиме вашата електрична безбедност.

Испрати барање

Опис на производот

На4P Електронска патна единицае напреден заштитен модул кој се користи во калапите за прекинувачи (MCCB), дизајниран да ги следи и контролира сите четири проводници во трифазен систем со четири жици (L1, L2, L3 и Neutral). За разлика од традиционалните триполни системи, тој обезбедува целосна изолација и заштита, што го прави критично решение за модерна дистрибуција на електрична енергија каде што безбедноста и квалитетот на енергијата се неопходни.

Ги контролира и штити фазните и неутралните проводници истовремено
Обезбедува интелигентно и прецизно откривање на дефекти
Ја подобрува безбедноста на системот во сложени електрични средини

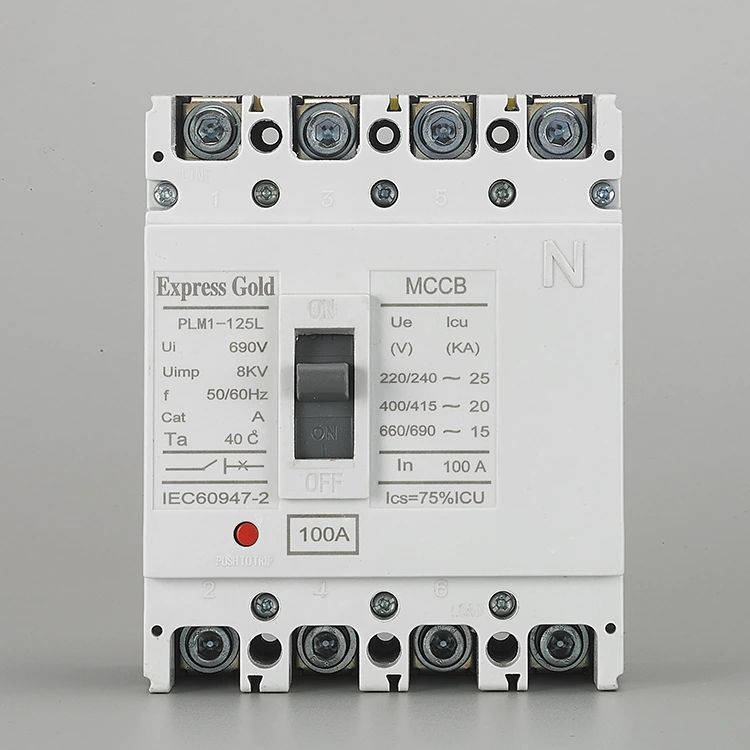

4P Electronic Trip Unit

Спецификација на производот

Тип	Оценета струја (A)	Број на пол	Номинален изолационен напон (V)	Номинален работен напон (V)	Краен капацитет за прекин на краток спој (КА)	Сервира капацитет за прекин на краток спој (КА)	Категорија на искористување
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400 V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10), 16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100.125.160.180.200.000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225.250.315.400				50	35
PLM1-400M	225.250.315.400				65	42
PLM1-630L	400.500.630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630.700.800	3			70	50
PLM1-800H	630.700.800				100	65
PLM1-1250	80.010.001.250				65	32.5
PLM1-1250	80.010.001.250				65	32.5

Клучни карактеристики и придобивки

Неутрална заштита

Обезбедува директно следење и заштита на неутралниот проводник
Спречува неутрално преоптоварување предизвикано од хармонични струи од нелинеарни оптоварувања
Обезбедува дека сите столбови, вклучително и нула, се исклучени при дефекти
Ги решава безбедносните празнини кои се наоѓаат во традиционалните триполни прекинувачи

Прилагодлива заштита

Опремен со електронски поставки за патување за прецизна контрола на заштитата
Параметрите за преоптоварување, краток спој и моментална заштита на 4P електронските патни единици се целосно прилагодливи
Ја подобрува селективноста и координацијата во дистрибутивниот систем
Го намалува непотребното исклучување и го подобрува времето на работа на системот

Напредни функционалности

Обезбедува целосна изолација на колото, спречувајќи ги ризиците од повратното напојување
Ја зголемува безбедноста за време на операциите за одржување и сервисирање
Одржува неутрален интегритет во сценаријата за пренос на енергија
Поддржува безбедно префрлување помеѓу електричната мрежа и напојувањето на генераторот

Мерење и комуникација

Поддржува следење во реално време на струјата низ сите четири пола
Изборни комуникациски интерфејси за системска интеграција
Овозможува дијагностика базирана на податоци и предвидливо одржување
Ја подобрува видливоста и контролата на електричната инфраструктура

Апликации

Главен прекинувач во градежни и индустриски дистрибутивни панели
Системите за автоматско префрлување (ATS) кои користат 4P електронски патни единици за безбедно префрлување на напојувањето.
Трифазни системи со четири жици кои бараат целосна изолација
Комерцијални и индустриски објекти со чувствителни или нелинеарни оптоварувања
Критични средини каде континуираното напојување и безбедност се неопходни

Најчесто поставувани прашања

Што е 4P4D наспроти 4P3D?

4P4D (откривање четири полови четири):Сите четири проводници (L1, L2, L3, N) се целосно надгледувани и заштитени
4P3D (Откривање на четири полови три):Се надгледуваат само трифазните проводници, додека неутралниот е вклучен, но не е активно заштитен
4P4D обезбедува поголема безбедност со вклучување на детекција и заштита на неутрална струја
На4P Електронска патна единицасо 4P4D се препорачува за системи со хармонично оптоварување или чувствителна опрема

Дали може да се прилагоди неутралната заштита?

Да, поставките за неутрална заштита обично се прилагодливи во напредните единици за патување
Корисниците можат да ги конфигурираат нивоата на заштита од неутрална струја (на пр., 50%, 100% или оневозможено)
Прилагодувањето помага да се усогласат барањата на системот и карактеристиките на оптоварувањето
Ја подобрува флексибилноста во апликациите со различни неутрални тековни услови

Која е целта на неутралната заштита?

Спречува прегревање и оштетување предизвикано од прекумерна неутрална струја
Адресира хармонично изобличување од нелинеарни оптоварувања (на пр., UPS, LED осветлување, ИТ опрема)
Обезбедува безбедно работење во трифазни системи со четири жици
На4P Електронска патна единицаобезбедува целосна заштита со следење и на фазните и на неутралните проводници

Како ја тестирате единицата за патување?

Користете го вграденото копче за тестирање (ако е достапно) за функционални проверки
Применете го секундарното тестирање за вбризгување на струја за прецизна верификација на калибрацијата
Потврдете го одговорот на патувањето при симулирани услови на преоптоварување или дефект
Редовното тестирање обезбедува сигурност и усогласеност со стандардите за одржување

Што значи ако статусната светилка е вклучена?

Индикатор за моќност:Патната единица е под напон и работи нормално
Индикатор за аларм:Предупредувачка состојба како што е преоптоварување или сигнал пред патување
Индикатор за патување:Прекинувачот се запали поради дефект
Прикажување на кодот за дефект (ако е достапно):Обезбедува детална дијагностика на дефекти
Статусните светла им помагаат на операторите брзо да ги идентификуваат состојбите на системот и да преземат акција
