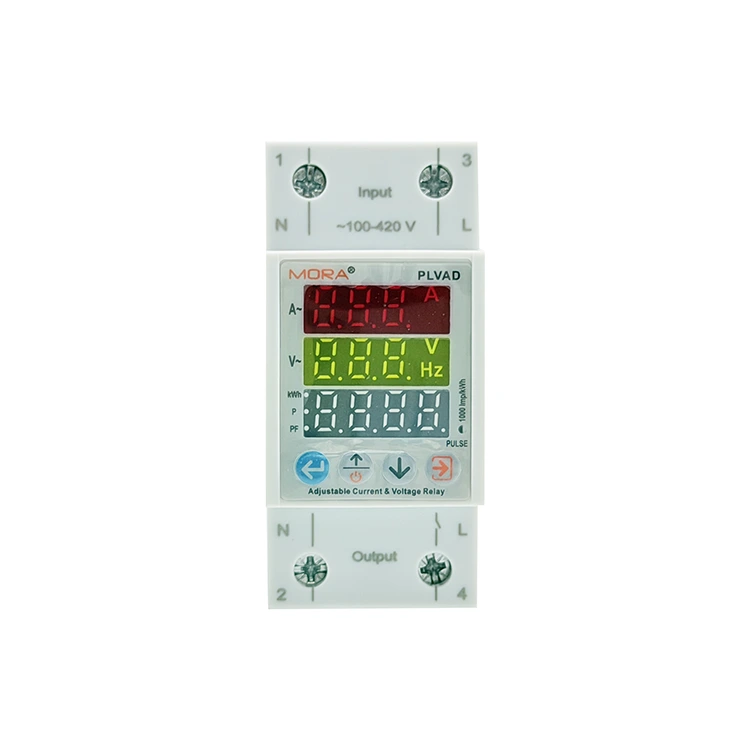

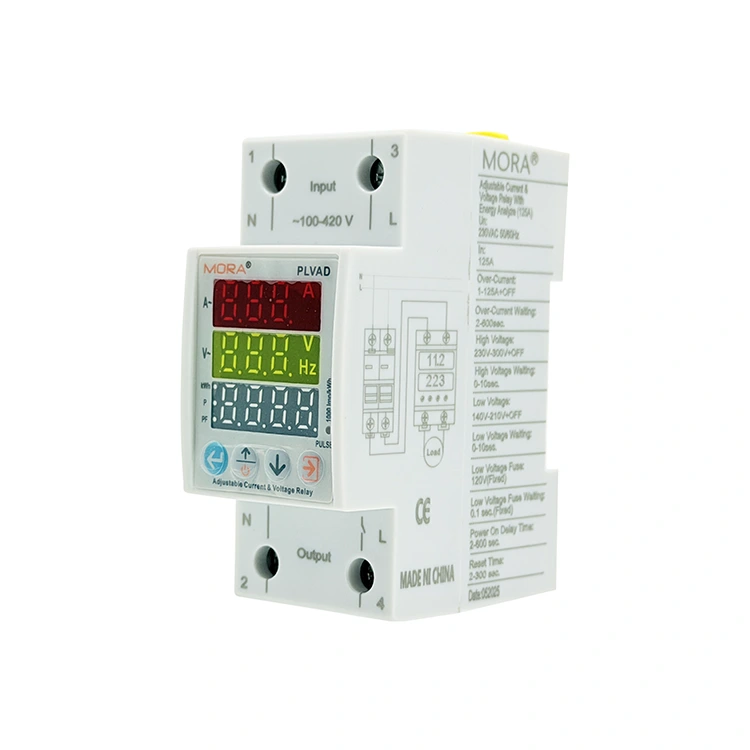

2P дигитален напонски заштитник тип C со троен дисплеј

Купувачите на индустриски разводни уреди бараат мултифункционални уреди за следење кои заштедуваат простор на железницата и ја намалуваат сложеноста на теренските жици. Прецизно изграден од PUGAO (Мора), високоефикасниот 2P дигитален напонски заштитник тип C со троен дисплеј ја исполнува оваа намера за пребарување со се-во-едно модуларен пакет од 36 мм. За разлика од постарите дизајни со двоен прозорец, овој уред има вграден внатрешен сензор за струја и коло за следење на истекување со висока резолуција. Вградениот микропроцесор ги обработува овие влезови истовремено, обезбедувајќи независни опсези на прилагодување за дефекти на пренапон,  прекумерна струја и преостаната струја за да се обезбеди целосна заштита за чувствителните автоматизирани машини.

Што може да направи интерфејсот со три прозорци за вашата ефикасност во одржувањето?

Современите под-панели за автоматизација бараат детални електрични податоци за да се поедностави дијагностиката и да се спречи прекинот. 2P заштитник за дигитален напон тип C со троен дисплеј користи три независни, наредени дигитални екрани кои истовремено прикажуваат напон (V), струја на активно коло (A) и метрика за преостаната струја/моќ во реално време. Овој приказ на податоци во реално време ја елиминира потребата за рачно движење низ менијата со помош на копчињата на предната плоча, овозможувајќи им на тимовите за одржување веднаш да забележат неурамнотежени оптоварувања, хармонични струи или неисправна изолација пред критичен дефект да предизвика непланирано исклучување на системот.

Параметри за технички перформанси

• Опсег на работен напон: 140V до 300V AC (50/60 Hz)

• Тековен капацитет за следење (Iₘₐₓ): 1A до 63A прилагодлив (чекор: 0,1A)

• Спектар на чувствителност на истекување: опсег од 10mA до 99mA или конфигуриран бајпас

• Брзина / прецизност на освежување податоци: ≤ 0,5 секунди Циклус на земање примероци / Метрологија од класа 1.0

• Капацитет на жици на терминалот: прифаќа до 25mm² цврст / 16mm² флексибилен заглавен кабел

• Усогласеност и сертификати: CE сертифициран, RoHS усогласен, произведен според IEC 60947-2 Додаток Б стандарди

Микросекунда Следење на истекување на земјата

Прецизно следење на истекување на милиметарско ниво: Опремен со професионално јадро за следење на преостаната струја, поддржува следење во реално време на струјата на заземјување на ниво на милиампери, прецизно доловувајќи ситни сигнали за истекување предизвикани од стареење на жицата, инфилтрација на влага и оштетување на изолацијата.

Двојна заштита од пожар и електричен удар: Изградува секундарна безбедносна бариера за колото врз основа на заштита од краток спој, ефикасно спречувајќи електричен пожар и несреќи од електричен удар предизвикани од дефект на изолацијата и е погоден за стари жици и индустриски сценарија на високо ниво на безбедност.

Вграден сензор за струја со мала загуба и заштита од прекумерна струја

Интегриран дизајн за заштеда на простор со сензори: Вграден струен трансформатор со висока прецизност со низок отпор, поддржува мониторинг на струја со висока прецизност со целосен опсег од 0–63 А. 2P дигитален напонски заштитник тип C со троен дисплеј ја елиминира потребата од надворешни КТ сензори и помошни жици, значително оптимизирајќи го внатрешниот распоред на дистрибутивната кутија и намалувајќи ги инженерските трошоци.

Интелигентна идентификација на тековната динамика: Корисниците можат да го прилагодат прагот на патување со прекумерна струја и времето на одложување. Системот може автоматски да ја идентификува и избегне моменталната струја на навлегување за време на стартувањето на моторот, нема да генерира вознемирувачки патувања и може брзо да го прекине напојувањето за вистински дефекти на одржливо преоптоварување за да ја заштити опремата на колото.

Долгорочна стабилна врска

• Дизајн на жици што не дозволуваат гас: никелирани бакарни стеги и челични композитни завртки М5 поддржуваат максимален вртежен момент на жици од 2,5 Nm, со силна сила на стегање.

• Против стареење и против олабавување: Длабоки анти-лизгачки назаби на внатрешниот ѕид на терминалот цврсто го загризуваат јадрото на бакарната жица, ефикасно ги решаваат дефектите на лабавиот контакт предизвикани од лазењето на бакар и долготрајното термичко возење и одржувајќи стабилна работа со низок отпор.

Најчесто поставувани прашања

П: Зошто тековниот дисплеј покажува 0,0A кога опремата со мала моќност работи нормално?

О: Вградениот струен трансформатор на овој модел е калибриран за мониторинг на индустриско оптоварување со висока моќност, со минимален праг на откривање од 0,5 А. Работната струја на опремата со мала моќност, како што се малите светла и електрониката во мирување, е помала од ограничувањето за откривање, така што екранот покажува 0,0 А. Овој 2P дигитален напонски заштитник тип C со троен дисплеј е позициониран за индустриска заштита од големо оптоварување, а не за мерење на микро-струја на опрема со мала моќност.

П: Дали функцијата за заштита од истекување може да се исклучи за стари објекти со високо основно истекување?

О: Да. Прагот на преостаната струја може слободно да се прилагоди во рок од 10–99 mA или рачно да се исклучи преку менито за програмирање за да се избегнат вознемирувачките патувања предизвикани од инхерентно истекување на основната линија на старите линии. Се препорачува да го ракува квалификуван електричар откако ќе ја потврди безбедноста на жиците на лице место за да се обезбеди усогласеност со безбедносните спецификации за заземјување на терен.

П: Дали приспособените параметри на напонот и струјата ќе се изгубат по прекин на електричната енергија?

О: Нема загуба. Сите прагови за заштита и работни параметри поставени од корисникот се зацврстени во неиспарливиот чип EEPROM одборот, не е потребна резервна копија од батеријата. Параметрите се трајно зачувани и може автоматски да се вчитаат за да се продолжи со работата за заштита по обновувањето на електричната енергија на мрежата.
