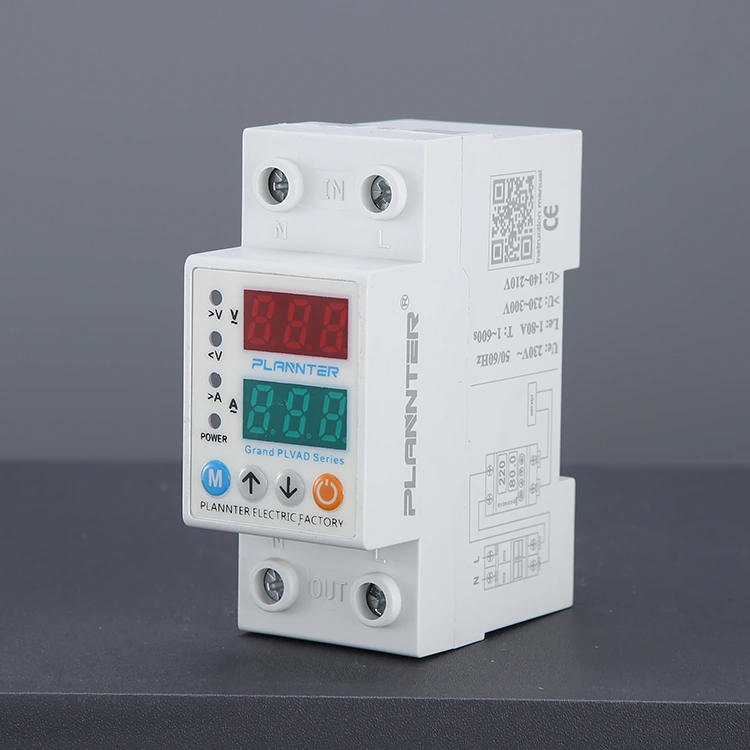

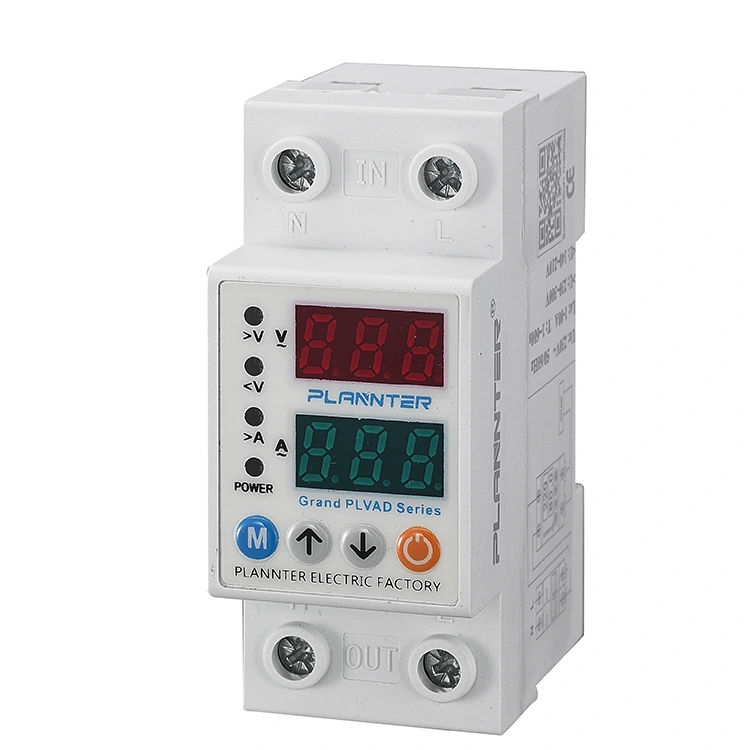

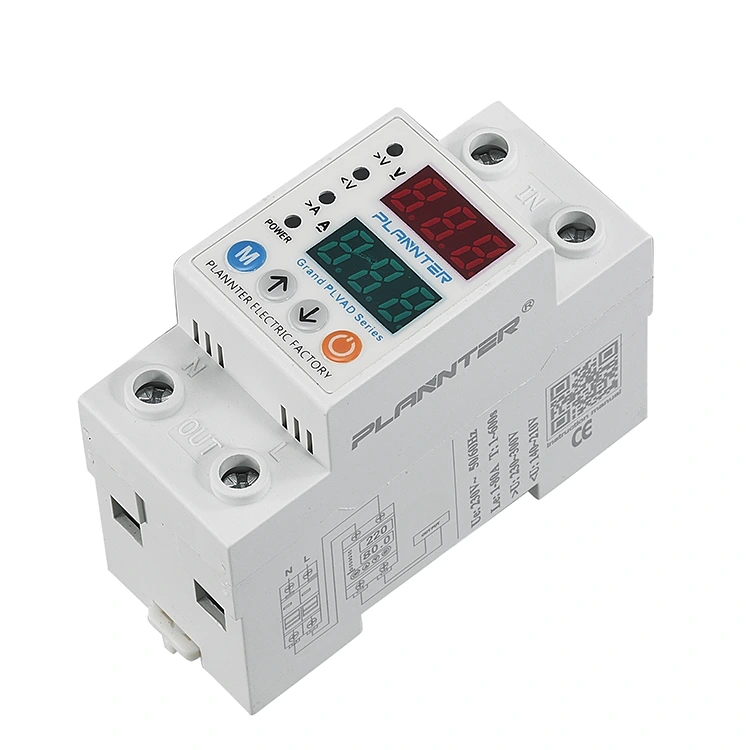

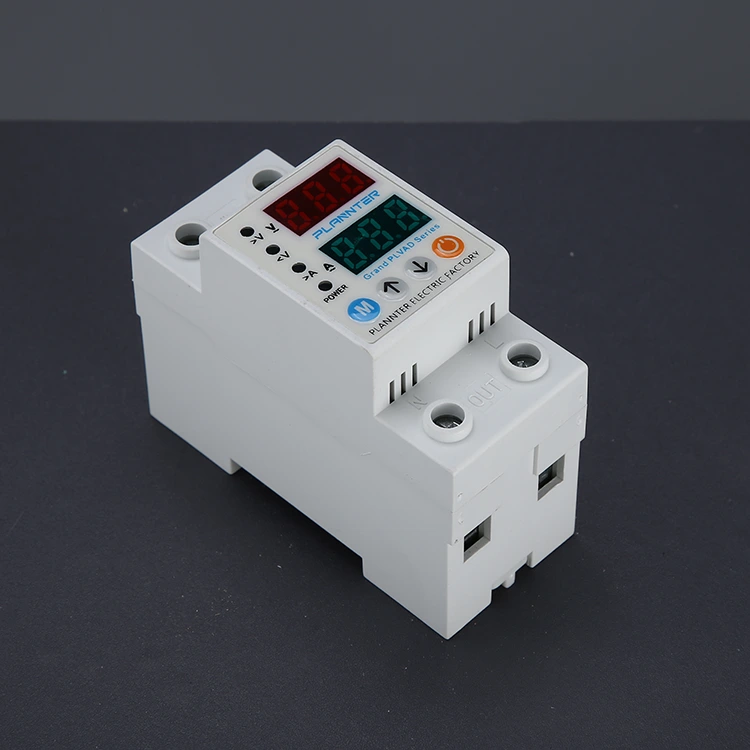

Заштитник за напон со двоен дисплеј

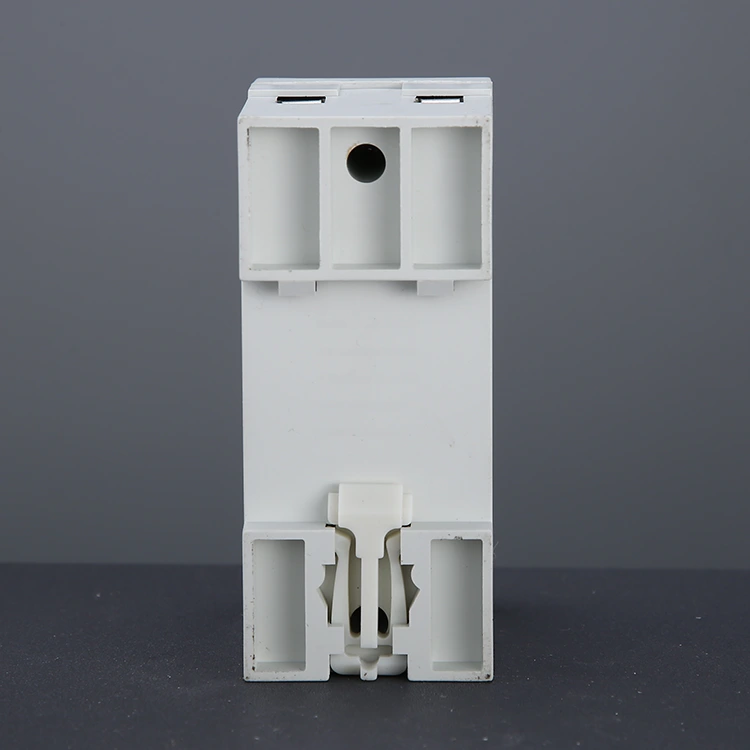

Прилагодливиот напон ги штити електричните системи од пренапон, недоволно напон, прекумерна струја и под-струја за различни системи како што се соларни инсталации за да се спречи оштетување на опремата. Обезбедува систем за следење и заштита во реално време за индустриски, комерцијални и станбени апликации. Овој PUGAO (Plannter Electric) заштитник за напон со двоен екран има двојни LED екрани кои обезбедуваат преглед на влезниот напон и струјата на оптоварување на прв поглед. Заштедува простор со монтажата на DIN шина и лесно се поставува со помош на копчињата за поставување/горе/надолу/рачно вклучување/исклучување.

Карактеристики

Регулирана заштита на напон/струја: Можеме да поставиме приспособлив пренапон на пр. >230V и прагови на прекумерна струја до 63А за следење и заштита на електричниот систем од оштетувања поради флуктуации на напојувањето.

Екранот со двоен приказ во реално време: Овој заштитник за напон со двоен екран има дигитален LED екран кој ги следи и напонот 220V/230V и тековните вредности.

Аларми со повеќе индикатори.

Кои се функциите на заштитникот за напон со двоен дисплеј?

Додека прекинувачите првенствено обезбедуваат заштита од кратки кола и преоптоварувања - без оглед на напонските нивоа - ако ви треба специјализирана опрема за решавање на специфични проблеми поврзани со напонот, заштитникот за напон со двоен дисплеј на PUGAO е идеален избор.

1. Заштита од пренапон

Кога напонот ненадејно ќе се зголеми - на пример, ако скршената неутрална жица предизвика напонот да се зголеми до 380 V - уредот веднаш ќе го прекине напојувањето во моментот кога напонот ќе го надмине претходно поставениот праг, со што ќе спречи оштетување или изгорување на електричните апарати.

2. Заштита од недоволно напон

Кога напонот ќе падне премногу ниско - како што е паѓање под 170 V за време на периодите на шпиц на користење на електрична енергија - уредот автоматски ќе го исклучи напојувањето. Ова го спречува прегревањето и изгорувањето на уредите управувани со мотор поради работа под недоволен напон.

3. Заштита од прекумерна струја

Производите на PUGAO се напредни и високо доверливи, со интегрирани тековни способности за следење. Доколку струјата го надмине претходно поставениот праг, уредот ќе се исклучи за да обезбеди заштита.

4. Автоматско обновување

Штом напонот ќе се врати на нормални нивоа, заштитникот за напон автоматски ќе ја врати напојувањето по кратко одложување, без да бара рачна интервенција.

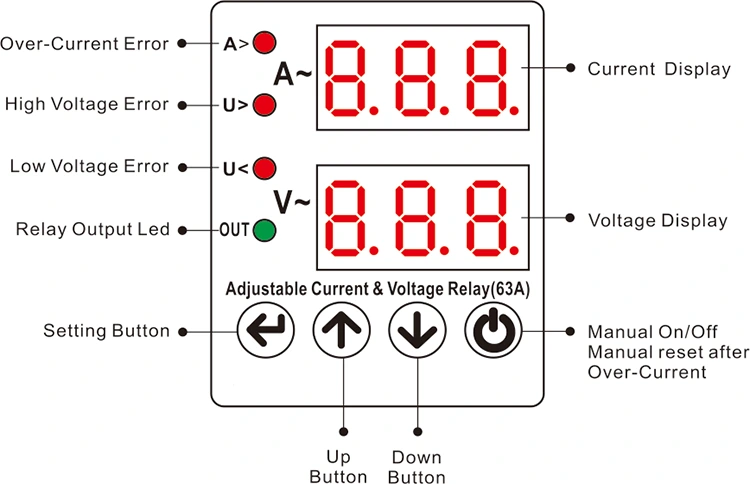

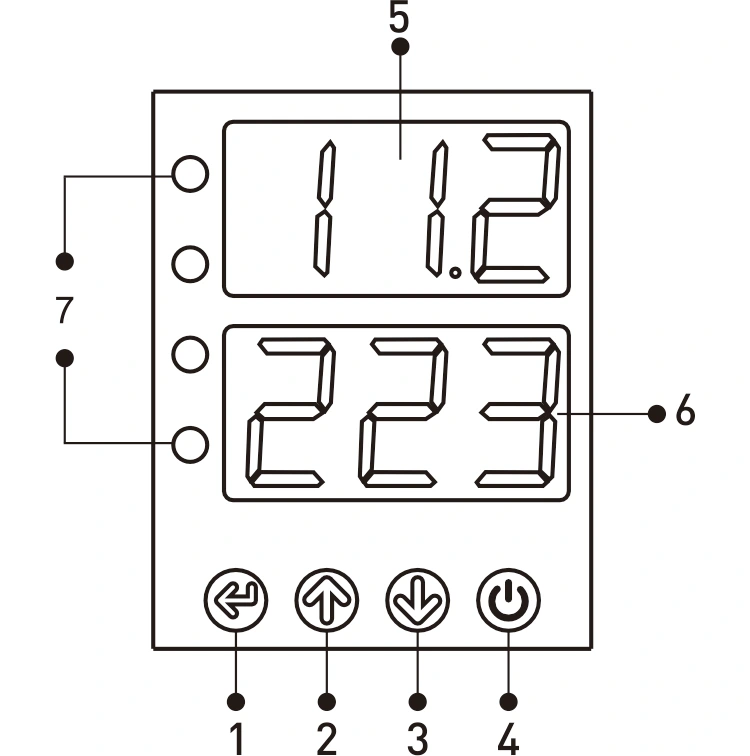

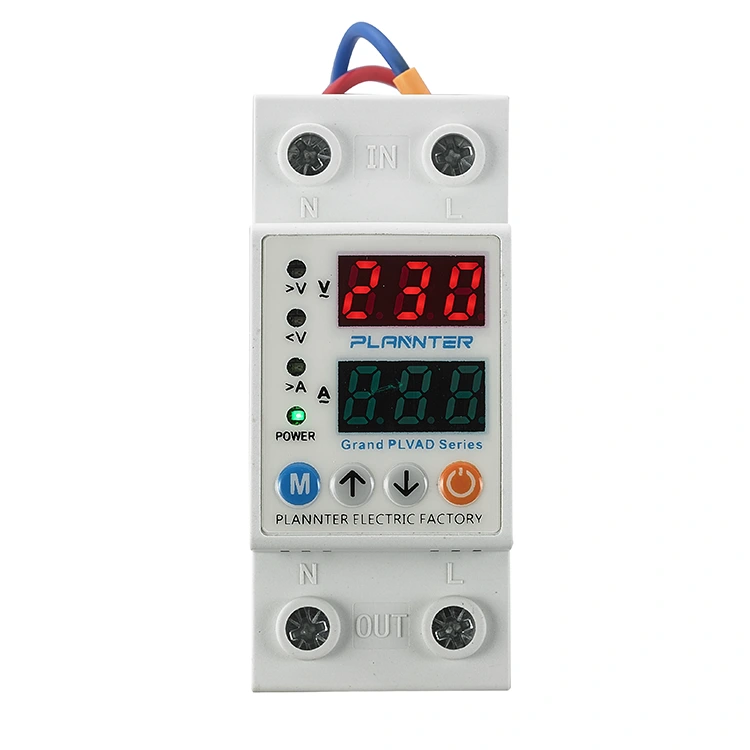

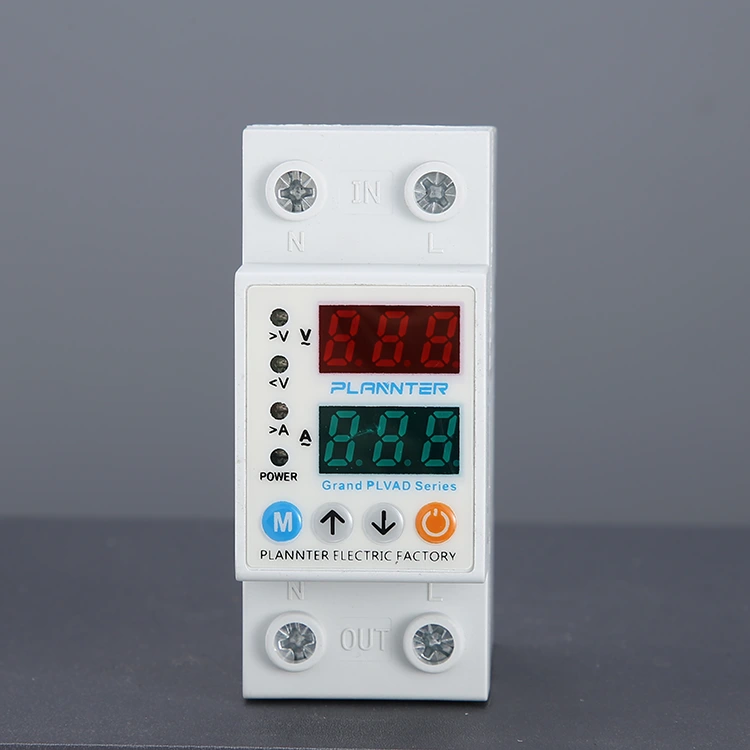

Екран и копчиња

1 - копче SET: за поставување или менување на вредноста на прекумерна струја, вредности за поставки на висок/низок напон, грешки итн. во поставувањето.

2 - копче UP: Ја зголемува саканата вредност.

3 - Копче надолу: ја намалува саканата вредност.

4 - Рачно копче за вклучување/исклучување: Се користи за исклучување на излезот на уредот. Ако е во оваа состојба, екранот ќе се „исклучи“ и уредот нема сам да се ресетира. Ако уредот не е погрешен, со повторно притискање на ова копче, уредот ќе се вклучи и ќе се користи повторно.

5 - ТЕКОВЕН ЕКРАН

Прва група за прикажување: при нормална работа, влезниот напон е прикажан овде; за време на услови без дефекти, екранот е секогаш осветлен; при дефекти поради висок или низок напон, екранот трепка. За време на програмирањето, екранот ги прикажува вредностите на соодветната програма како прекумерна струја, висок напон/низок напон, чекање за дефект, ресетирање на поставените вредности за чекање.

6 - Приказ на напон

Втора група за прикажување: при нормална работа, ова ја прикажува моменталната вредност; во состојба без грешка, екранот останува осветлен; при дефект на прекумерна струја, екранот трепка. За време на програмирањето, ова ја прикажува соодветната вредност на програмата.

7 - LED диоди:

A>: Свети при дефект на прекумерна струја.

V>: Свети при дефект на висок напон.

V<: Свети при дефект на низок напон.

OUT: Свети кога уредот излегува.

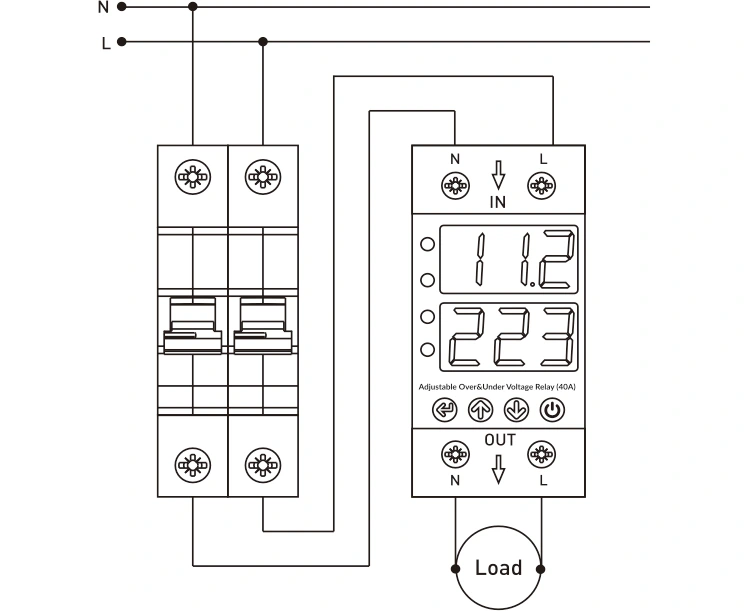

Дијаграм за поврзување

Неутралните и фазните жици од напојувањето мора да се поврзат со приклучоците „N“ и „L“ на делот „Влез“ на уредот.

За уредите за кои е потребна заштита од пренапон и недоволно напон, неутралните и фазните жици треба да се поврзат од терминалите „N“ и „L“ на делот „Излез“ на уредот.

Апликативни сценарија

Најчесто поставувани прашања

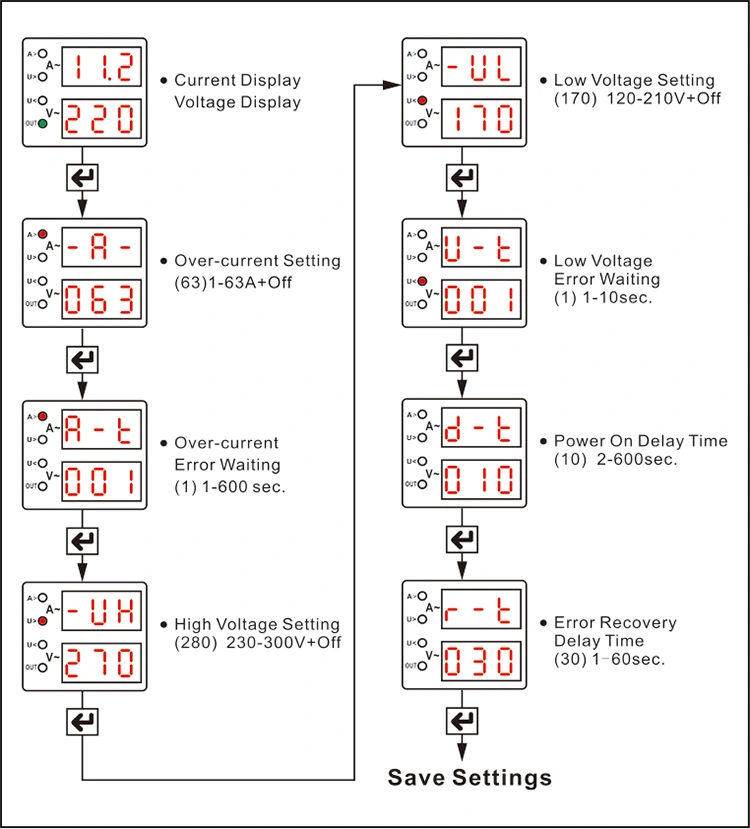

П: Може ли сам да ги прилагодам ограничувањата за напојување на напонот?

О: Да. Ова е една од основните предности на производите на PUGAO. Можете рачно да ги прилагодите следните параметри користејќи ги копчињата за прилагодување на контролната табла:

Праг на заштита од пренапон

Заштитен праг под напон

Праг на заштита од прекумерна струја

Време на одложување на закрепнувањето

За конкретни чекори за конфигурација, ве молиме погледнете го прирачникот за работа вклучен со производот.

П: Зошто екранот светнува веднаш по поврзувањето на напојувањето, но напојувањето не се доставува веднаш до товарот?

О: Ве молиме проверете го екранот за да видите дали трепкаат некои броеви или дали одбројувањето е во тек. Ова покажува дека функцијата за одложено стартување на заштитникот е активна.

Цел: Да се ​​спречи оштетување на електричните апарати од ненадејни струјни бранови што може да се појават веднаш по одржувањето или обновувањето на електричната мрежа.

Препорака: Ако сакате да ви се испорача струја веднаш по поврзувањето, можете да го поставите времето на одложување на обновувањето на неговата минимална вредност; сепак, заради безбедноста на апаратот, препорачуваме да се задржи одреден период на одложување.
