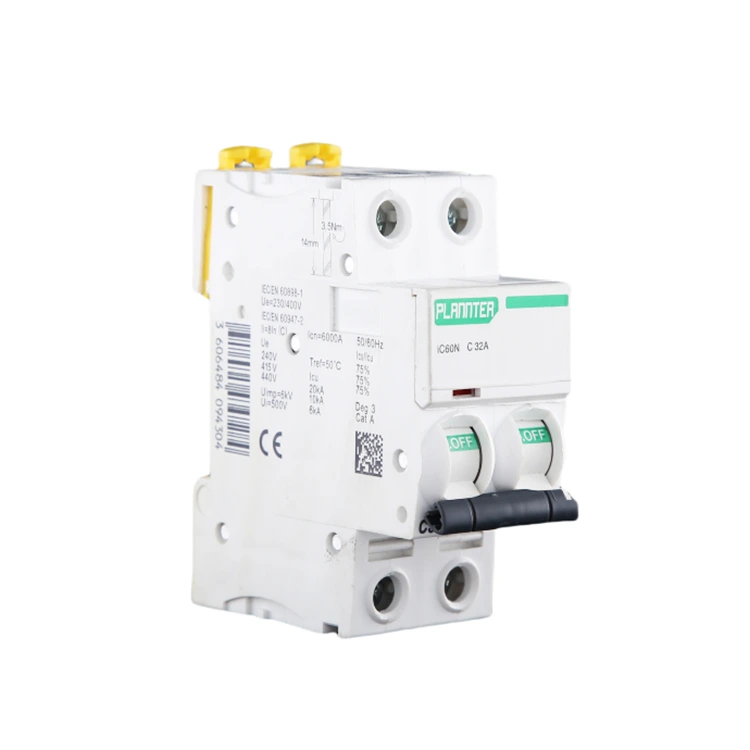

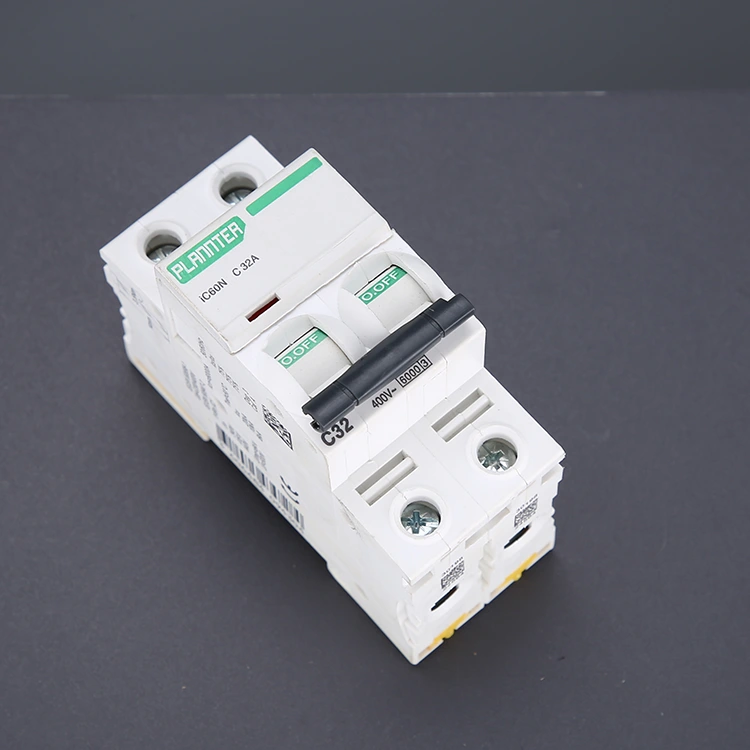

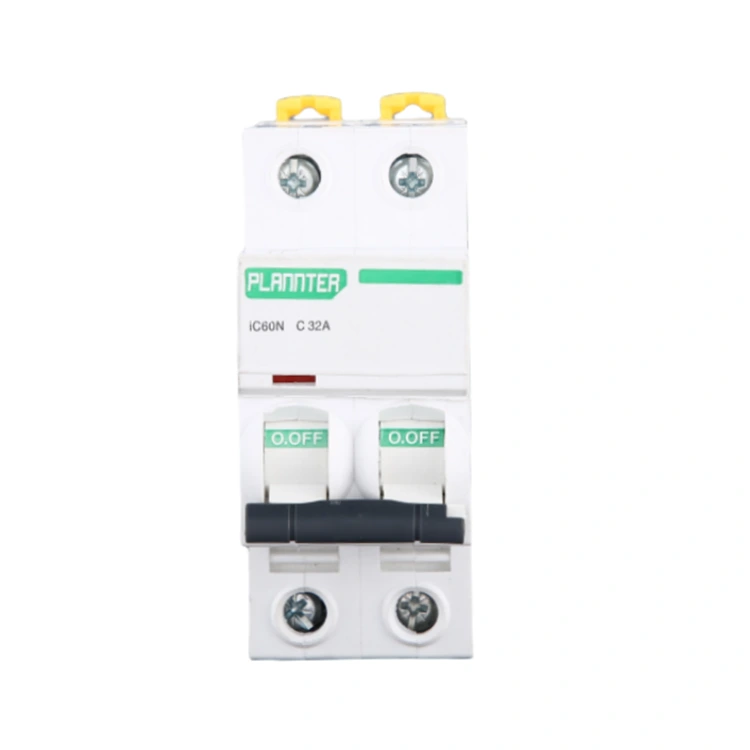

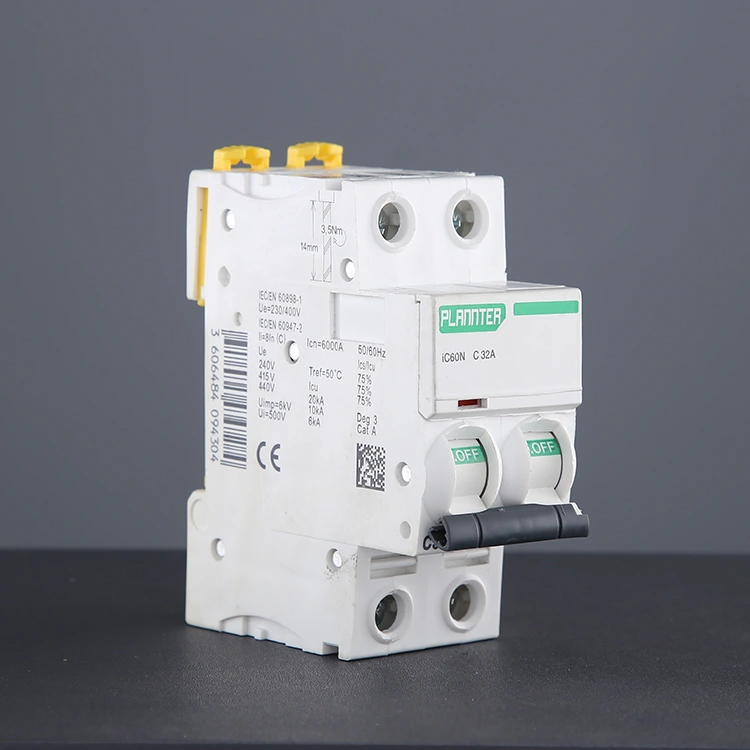

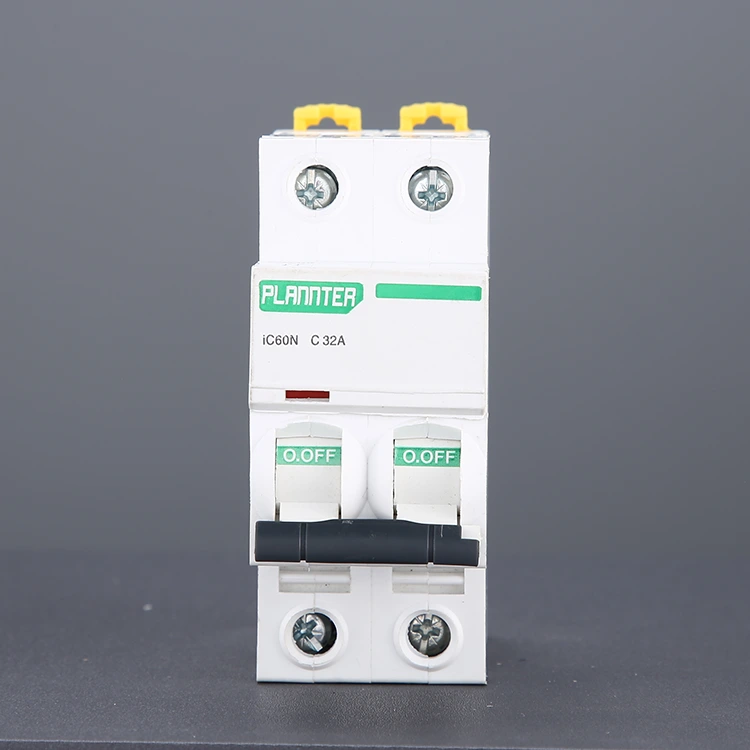

Минијатурен прекинувач за монтирање на DIN Rail

За разлика од еднополното коло прекинато (1P) кое само ја исклучува жица за пожар, минијатурниот прекинувач за монтирање на 2 полски DIN Rail синхроно ќе ги исклучи жица за пожар и нула жица при исклучување, избегнувајќи ризик од електричен удар поради електрификацијата на нултата жица, што е повисок безбедносен фактор. Затоа, тој е особено погоден за апликации кои бараат целосна заштита од прекин на електричната енергија, како што се климатизери за домаќинство, бојлери, дистрибутивни главни прекинувачи, опрема со мала моќност итн.

Зошто дизајнот на DIN Rail е индустриски стандард?

1. Модуларност и флексибилност

Слично како градење со блокови, можете да монтирате повеќе прекинувачи, уреди за преостаната струја, контактори или релеи рамо до рамо на шината.

Ако колото бара дополнителна гранка, едноставно треба да вметнете нов прекинувач во достапниот простор на шината - без да мора да ја замените целата дистрибутивна табла.

2. Исклучителна ефикасност на инсталацијата

За електричарите, инсталирањето на минијатурен прекинувач монтиран на DIN шина трае само секунди. Во споредба со традиционалните методи на фиксирање со завртка, времето на инсталација е намалено за над 80%.

3. Стандардизација и заменливост

Со почитување на стандардот IEC 60898, прекинувачите на PUGAO се димензионално целосно компатибилни со брендовите како што се ABB, Schneider Electric и Siemens. Доколку треба да ја замените постоечката опрема, нашите производи служат како директна замена.

4. Дисипација и одржување на топлина

Монтирањето на шината ги суспендира прекинувачите, создавајќи јаз за циркулација на воздухот зад нив што го олеснува ефективно дисипација на топлина.

За одржување, едноставно треба да го отстраните специфичниот уред од шината, со што ќе се елиминира потребата да се расклопи целото куќиште на кабинетот.

Монтирање на DIN шина наспроти фиксна монтажа: Која е разликата?

Сценарија за избор на монтирање на шина: Монтирањето на шина е претпочитан избор за над 90% од апликациите на прекинувачите.

● Стандардни дистрибутивни кутии или кабинети

● Ситуации кои бараат сериска инсталација (инженерски проекти)

● Случаи кога може да биде потребно идно одржување или проширување

● Станбени, комерцијални и повеќето индустриски системи за дистрибуција на електрична енергија

Функција

Заштита од преоптоварување: Кога струјата на оптоварување ја надминува номиналната вредност долго време, биметалот внатре во MCB се свиткува од топлина, предизвикувајќи механичкиот механизам да дејствува и да го прекине колото, спречувајќи ја линијата да се прегрее и да предизвика пожар.

Заштита од краток спој: Кога ќе се појави краток спој во линијата и струјата веднаш ќе се зголеми, електромагнетниот удар брзо генерира силна магнетна сила и го турка механизмот за поврзување за да ги исклучи контактите, со што се реализира милисекунда исклучување.

Целосна изолација: За време на одржување или ремонт, рачното работење на прекинувачот може истовремено да ги исклучи противпожарната линија и нултата линија, осигурувајќи дека опремата не е наелектризирана и зачувувајќи ја безбедноста на операторите.

Двојно следење: Овој минијатурен прекинувач за монтирање на DIN Rail може да го следи моменталниот статус на противпожарната линија и нултата линија во реално време и да го изврши заштитното дејство веднаш штом ќе има некаква абнормалност во која било линија.

Како правилно да инсталирате прекинувач монтиран на DIN шина?

Вклучено со испораката на вашиот производ, PUGAO обезбедува сеопфатен водич за инсталација и одржување; доколку наидете на какви било проблеми, ве молиме слободно контактирајте го нашиот тим за техничка поддршка по продажбата. Бидејќи дизајнот на шината DIN го поедноставува процесот на инсталација, можеме да понудиме и препораки засновани на стандардни практики за инсталација.

Чекор 1: Исклучете го напојувањето

Пред да извршите какви било операции, неопходно е да се прекине главното напојување на дистрибутивната кутија. Користете мултиметар или тестер на напон за да ги проверите влезните терминали; продолжи со работа само откако ќе потврдиш дека нема напон. Препорачуваме да носите изолирани ракавици и заштитни очила.

Чекор 2: Проверете ја околината за инсталација

Проверете дали е инсталирана стандардна DIN шина од 35 mm во дистрибутивната кутија. Погрижете се да има доволно простор за да се олесни дисипацијата на топлината и идното одржување и потврдете дека шината е безбедно прицврстена без никакво лабавост.

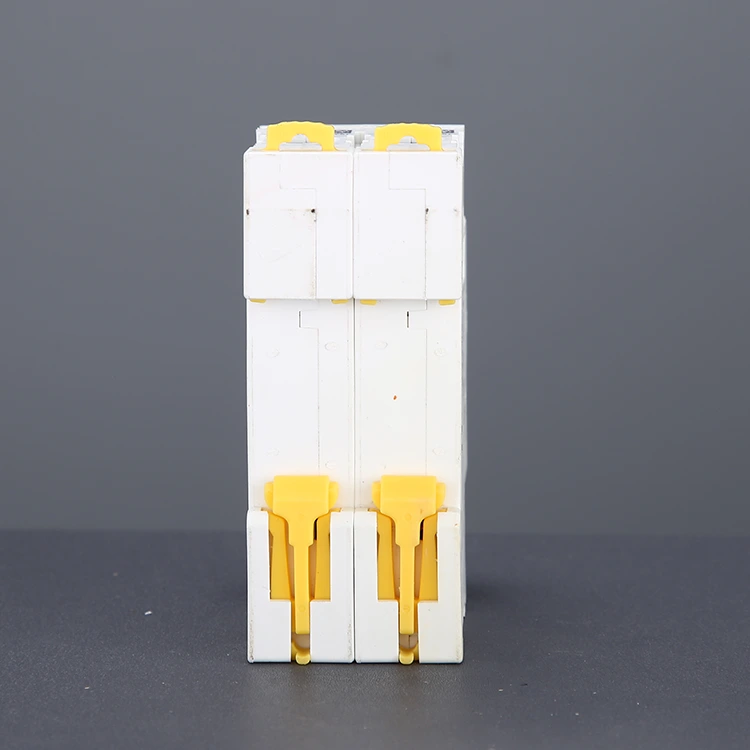

Чекор 3: Монтирајте го прекинувачот на шината

Порамнете ја горната спојка на прекинувачот со DIN шината, а потоа притиснете надолу додека долната спојка автоматски не се заклучи на своето место. Уредот мора да биде безбедно фиксиран и без какво било нишање.

Модуларниот дизајн овозможува рамо до рамо инсталирање на повеќе прекинувачи.

Чекор 4: Поврзете ги линиите за напојување и вчитување

Стандардната конфигурација на жици вклучува поврзување на влезот за напојување со горните терминали и излезот на оптоварување со долните терминали. Користете жици што ја исполнуваат наведената струја (на пр., за прекинувач од 32А, се препорачува пресек на жица од ≥4mm²). Цврсто затегнете ги завртките на приклучокот за да спречите лабави врски или прегревање.

Чекор 5: Потврдете го статусот на жици и инсталација

Потврдете дека сите приклучоци за жици се сигурни и дека не се изложени голи жици. Проверете го поларитетот и фазната секвенца - ова е особено критично за трифазните системи. Уверете се дека прекинувачот на струјното коло е во положба „ИСКЛУЧЕНО“ (исклучено).

Чекор 6: Тестирање со вклучување

Откако ќе го вратите главното напојување, префрлете го прекинувачот во положбата „ON“ за да проверите дали работи правилно. Проверете дали има ненормални звуци, знаци на прегревање или неочекувано сопнување.

Најчесто поставувани прашања

1. Дали сте трговско друштво или производител?

Ние сме професионална фабрика со 10-годишно искуство во минијатурен прекинувач за монтирање на DIN Rail.

2. Дали прифаќате приспособена услуга?

Обезбедуваме услуга OEM/ODM, можеме да го испечатиме логото на вашиот бренд на производите. Професионален технички тим и тим за цитати може да обезбеди задоволителни решенија според вашите цртежи и барања за параметри.
