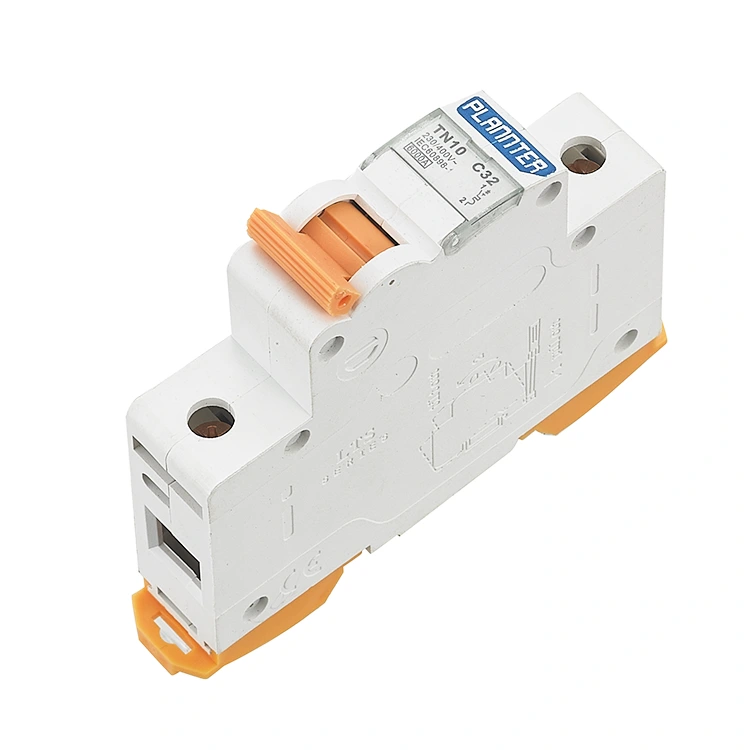

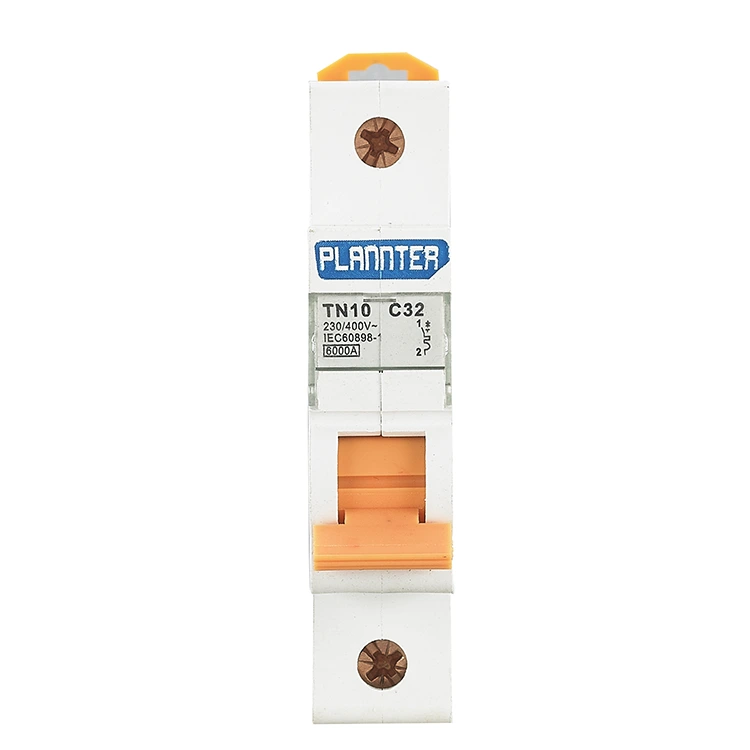

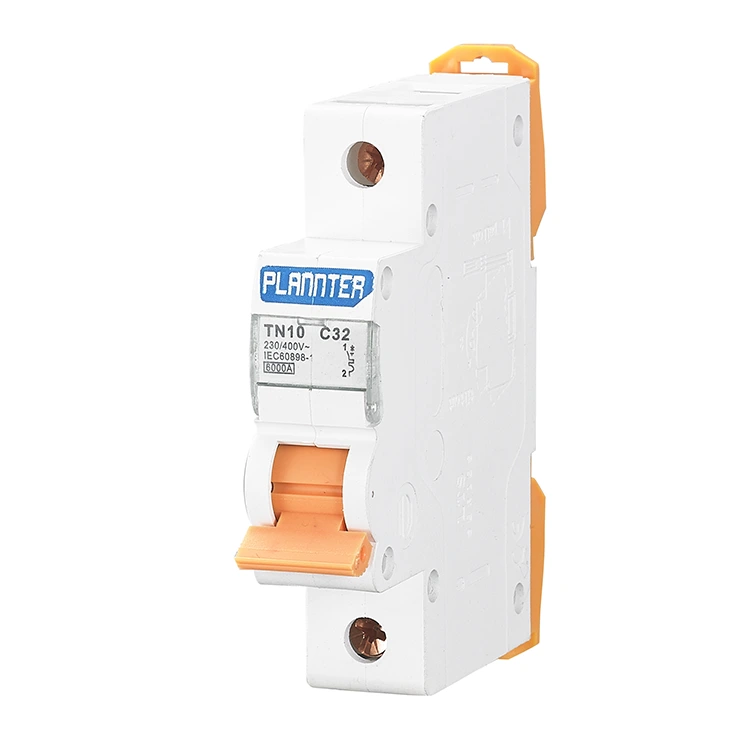

Прекинувачи за заштита од краток спој

Прекинувачи за заштита од краток спој е уред за дистрибуција на струја со низок напон. Тој е опремен со уред за гаснење лак кој ефикасно го штити колото. Во домашните и индустриските средини, прекинувачите играат слична улога како комбинацијата на електрични компоненти како што се прекинувачи со ножеви, осигурувачи и термички релеи за да се обезбеди безбедно функционирање на кола.

Принцип на работа

Внатрешно, прекинувачот има два примарни заштитни механизми: биметаллична лента дизајнирана да се справи со постепеното преоптоварување и електромагнетна намотка посветена на ракување со кратки кола. За да се обезбеди автоматско исклучување на колото во рок од неколку милисекунди, уредот ја извршува следната оперативна секвенца кога ќе се активира:

Инстантно сензорирање: Кога ќе се појави краток спој, масивен наплив на струја тече низ серпентина сместена внатре во прекинувачот.

Генерирање на магнетна сила: Во согласност со принципите на електромагнетна индукција, оваа исклучително висока струја моментално генерира неизмерно моќно магнетно поле.

Механички удар: Силата генерирана од ова магнетно поле делува како тежок чекан, давајќи моментален удар на механизмот за исклучување.

Брзо исклучување: Електричните контакти насилно се отвораат во рок од милисекунди, нагло прекинувајќи го протокот на струја и со тоа спречувајќи го жиците да се стопат поради екстремна топлина или да се запали.

Видови столбови за прекинувачи

1. Еднополни прекинувачи: Прекинувачи за заштита од краток спој имаат само еден прекинувачки контакт и главно се користат за еднофазни кола, како што се кола за осветлување или приклучоци во домот.

2. Двополни прекинувачи: двополните прекинувачи имаат два прекинувачки контакти за контрола на фазните и неутралните жици. Двополните прекинувачи обично се користат во сценарија каде што и фазните и неутралните жици треба да се контролираат истовремено, како што се контролите на моторот или двофазните системи за напојување.

3. Прекинувачи со 3 пол: 3-полните прекинувачи имаат три прекинувачки контакти кои контролираат три одделни фазни жици, како комерцијална и индустриска опрема, кои бараат истовремена контрола на три одделни далноводи за да се обезбеди сигурна и избалансирана дистрибуција на товарот.

Предности

1. Овој прекинувач за заштита од краток спој го усвојува стандардниот метод за монтирање на DIN шина од 35 мм и усвојува високопрецизен магнетно-термички механизам за двојно ослободување за да се справи со моменталната налет на струја;

2. Подобрен дизајн на системот за изолација за да се спречи стареењето на изолацијата предизвикано од долгорочен термички стрес;

3. Номинален изолациски напон до AC400V, со заштита од пренапон, погоден за фотонапонско производство на енергија и сложена дистрибутивна мрежа на електрична енергија;

4. Од 6А до 63А номинална струја опции, компактен и модуларен дизајн, за да се задоволат станбеното осветлување, приклучоците, моторите, фотоволтаичните системи и други различни сценарија на побарувачка на оптоварување.

5. Производот поддржува OEM/ODM услуга, која ги задоволува барањата за дистрибуција во странство и прилагодување на брендот. Фабриката PUGAO (Plannter Electric) го положи меѓународниот сертификат за систем за квалитет ISO9001.

Апликативни сценарија

Прекинувачите на PUGAO за заштита од краток спој се користат во станбени, комерцијални и индустриски електроенергетски системи, обезбедувајќи сигурна заштита за широк спектар на поставки.

1. Станбени системи за дистрибуција на енергија

Се користи во кола за осветлување, приклучоци за струја и апарати за домаќинство; во случај на краток спој предизвикан од стареење на жици или дефекти на апаратот, тие брзо го прекинуваат напојувањето за да спречат изгорување на жицата или избувнување пожар.

2. Енергетски системи за комерцијални згради

Нашите прекинувачи се погодни за системи за дистрибуција на електрична енергија во комерцијални места како што се трговски центри, деловни згради и хотели. Применети и на главните и на гранките кола, тие спречуваат кратки кола да предизвикаат широки прекини на струја или оштетување на опремата.

3. Индустриска опрема и производни линии

Распоредени низ различни видови индустриски машини, електрични мотори и автоматизирани производни линии; тие брзо ја прекинуваат струјата во случај на дефект на опремата или аномалии на жици, со што се спречува оштетување на опремата и прекини во производството, а истовремено се намалуваат трошоците за одржување и ризиците за застој.

4. Кабинети за дистрибуција на енергија и контролни системи

Може да се инсталира во кабинети за дистрибуција на електрична енергија и контролни панели за да служат како основни заштитни компоненти, обезбедувајќи централизирана заштита од краток спој за повеќе кола. Тие најчесто се користат во инженерски проекти и интегрирани склопови на електрична опрема.

5. Околини со висока струја со краток спој

За кола лоцирани во близина на трансформатори или извори на напојување - или во други области кои се карактеризираат со високи нивоа на струја на куса врска - каде што се потребни прекинувачи со висок капацитет на прекин, овој производ служи како идеален избор.

Најчесто поставувани прашања

П: Дали заштитата од краток спој и заштитата од преоптоварување се исто?

О: Не. Иако тие обично се интегрирани во истиот прекинувач, тие работат на различни принципи. Заштитници од преоптоварување од продолжено прекумерно оптоварување, потпирајќи се на акумулацијата на топлина; штитници од краток спој против моментални струи со висока јачина, потпирајќи се на силите на магнетна привлечност.

П: Зошто некои прекинувачи имаат рејтинг од 6 kA, додека други се оценети на 15 kA?

О: Ова укажува на капацитетот на кршење. Оценката од 6 kA значи дека максималната струја на краток спој што може безбедно да ја прекине е 6.000 ампери. Ако вистинската струја на куса врска ја надмине оваа вредност, прекинувачот може да експлодира. Локациите со поголеми капацитети на трансформаторот бараат прекинувачи со поголеми капацитети на прекин; пред изборот, дозволете PUGAO да ви даде професионални препораки или приспособено дизајнерско решение.

П: Може ли да го исчистам прекинувачот? Како да продолжам?

О: Да, но мора претходно да се осигурате дека напојувањето е целосно исклучено.

Користете сува крпа за да ја избришете прашината од куќиштето, внимавајќи да спречите честички од прашина да навлезат во комората за гаснење лак.

Строго забрането: Не користете хемиски растворувачи или вода за чистење на пластичното куќиште, бидејќи тоа може да ги загрози перформансите на материјалите кои го забавуваат пламенот или да предизвика внатрешни кратки споеви.
